AutoCAD建模教程：三维螺旋梯的制作（2）

来源：中国教程网 作者：未知 发布时间：2011-07-05 08:31:31 网友评论 0 条

 二、正文

AutoCAD 2012在“阵列”命令中增加了“按路径阵列”的子命令，用此绘制三维螺旋梯就方便多了。

这里，先就一层螺旋梯的制作方法介绍于后：

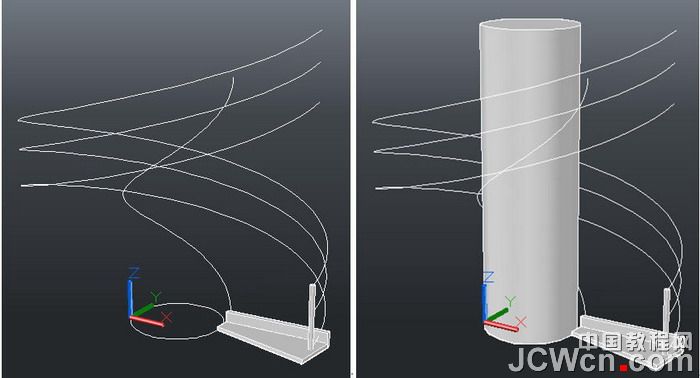

1、先画一个直径为1800mm的圆形拟l拉伸为圆柱体，再画一条外径为4200mm，高为3300mm的螺旋线拟作阵列梯踏步的路径线用，接着将事前已经制作的梯踏步、栏杆与路径线垂直放置；同时再复制两条外径螺旋线，分别移动到450和900mm高处，拟作栏板和扶手扫掠的路径线；再画一条内径为 1850mm，高为3300mm的螺旋线拟作绕柱扫掠的梯梁之路径线。（如附图1左侧所示）

2、击extrude拉伸命令将圆形拉伸4200mm，就成为螺旋梯轴心的圆柱体了（见附图1右侧所示）。

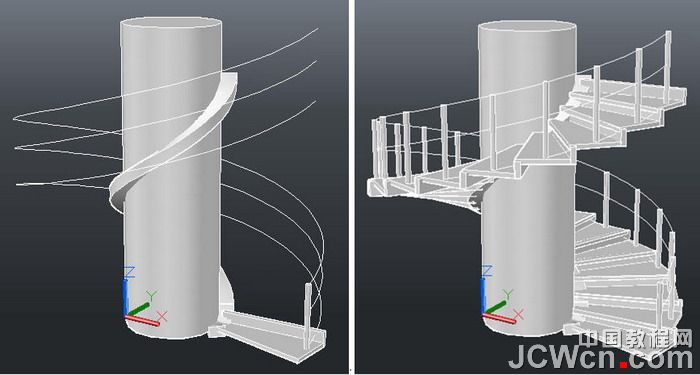

3、绘制一小矩形作梯梁截面，用扫掠命令将内螺旋线作为路径，扫掠为螺旋梯的梯梁（见附图2左侧所示）。
 4、击“阵列/路径阵列”命令，选择梯踏步和栏杆为阵列对象，下端的螺旋线为路径，打“O”参数，再打回车默认起点后，输入22（意义是将外径螺旋线等分为22步），再打D参数就按螺旋线等分阵列为螺旋梯了。（见附图2右侧所示）。
