AutoCAD建模教程：雨伞建模（4）

来源：中国教程网 作者：未知 发布时间：2011-07-06 08:50:23 网友评论 0 条

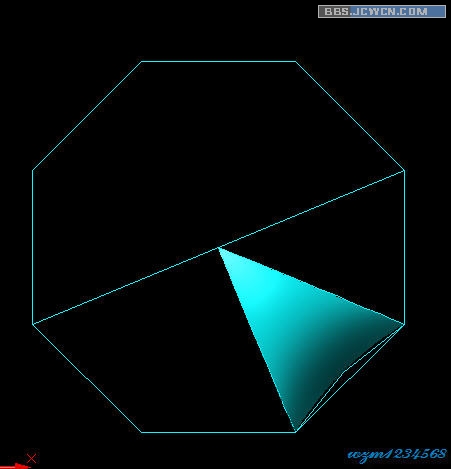

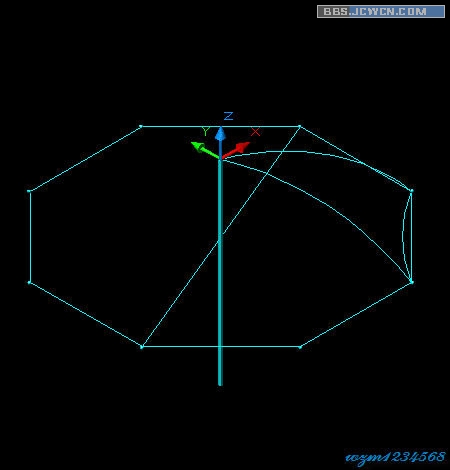

7.呵呵，关键的步骤到了，要画雨伞肯定都会想到用边界曲面来画，可是边界曲面必须通过指定四条封闭的空间曲线作为曲面的边界线，才能构造出以该四条曲线作为边界的曲面。我们现在才三条圆弧作为边界呀，在这里就有个技巧了，我们要用到一个修改命令----”打断于点“，先把其中的一条圆弧打断，然后再调用“边界曲面”命令，依次选择圆弧就OK了。呵呵。如图：

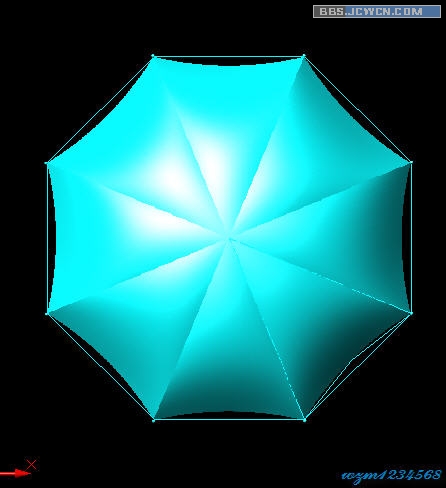

8.接下来，我在八边形的顶点上画了一个小球，选择刚建好的曲面和小球，以八边形的中点为中心阵列八个。如图：

9.把建好的曲面等先隐藏一下，便于下面建伞的杆和把。切换到西南等轴测视图，移动UCS到直线的顶点，画一六边形，拉伸30。如图：
