Mental ray渲染教程：Mental ray Ambient Occlusion详细介绍
因为我不用mr和fR，所以从这里开始我们将着重讨论Max中VRay的AO（仅限于静帧表现）。

（一）AO的制作方法

不象其他渲染器还分开了AO和Dirt（污垢），VRay中的AO就是通过VRayDirt来实现的（上面已提及），另外也可以借助于一个渲染脚本VRay ambient occlusion。下面我们就来一一讨论它们。

1、关于渲染视图的事项

如果你喜欢或习惯使用“透视图”/“Max相机视图”，那么设置完毕就直接进行AO渲染好了。如果是使用VR物理相机的，那么通常做法是取消exposure“曝光”，这样光圈系数、快门速度、胶片速度与白平衡等将全部失效，也就如同渲染“透视图”/“Max相机视图”，而原有的“相机特效”或“垂直移动”等设置仍然有效。作为建议，我更希望大家能使用VR物理相机，因为在不取消exposure“曝光”的前提下，它可以调节渲染图像的亮度，而适当的调暗还可以节省渲染时间。

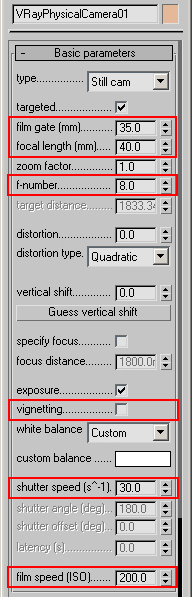

我使用VR物理相机的习惯设置如下【图11】，我是参考了传统相机的参数设置的。这里有必要简单介绍一下：VR物理相机采用的是真实相机的原理，从默认参数来看，RC3模拟的是传统相机，到RC5更多的是模拟了数码相机。使用VR物理相机的方面之处在于它是理论上的，所以调节f-number光圈系数、shutter speed快门速度、film speed[ISO]胶片速度（感光度）这三者中任意一个对于增减渲染亮度起到的作用是完全一样的，他们都控制着进入相机的光线数量。

ISO在传统相机上就是胶片感光速度，通常我们使用的胶卷包装上都能明确看出ISO值，如常用的ISO 100、ISO 200、ISO 400等等，引申到数码相机上就相当于CCD感光速度（它倒是可调的）。ISO的感光量按正常倍数计算，如ISO 400就是比ISO 200亮1倍，ISO 200比ISO 100亮1倍......我习惯传统相机的“胶卷确定”方式，所以在VR物理相机中确定一个ISO参数值后一般也就不再去动它了。

至于光圈和快门调节哪一个或者是否一起调节，都可以，但必须清楚他们的数值关系。首先，这2个参数都是反比（倒数）方式，f-number 8.0就是f/8.0，shutter speed 30就是1/30秒，所以参数值越大就代表着光通量或曝光量越小，得到的渲染图像也就越暗。其次是倍数关系，f-number常用的有1.4、2、2.8、4、5.6、8、11、16、22，成“根号2”计算并排列，相邻的后者比前者的光通量小1倍；shutter speed常见各级有1、2、4、8、15、30、60、125、250、500、1000，相邻的后者比前者的曝光量小1倍。就是说对于VR物理相机，f/8、1/30跟f/5.6、1/60这两种设置下的渲染图像亮度是完全一样的。

2、AO Pass的一般做法
场景物体材质使用VRayLightMtl＋VRayDirt或者Standard＋VRayDirt＋Self-Illumination方式（这两种方式都属于“正宗”做法），进行简单渲染设置后VR渲染即可，得到的就是AO Pass。具体步骤如下：
首先，打开“渲染场景对话框”。关闭所有灯光和GI【图12】，这些对于AO非但不再需要，还会无谓增加渲染时间和麻烦，因为VRay灯光也是“物体”所以即使“不可见”它还是会参与AO计算的。还有需要特别注意的是，虽然关闭了GI，但渲染设置中其他控制参数仍然起作用，其中如曝光方式，建议最好为“线性倍增”类型【图13】；而“图像采样器（反走样）”和“随机化准蒙特卡罗采样器”一如既往的对图像起着决定性作用！后者的原因是AO渲染同样调用rQMC。所以为了确保AO图像的质量，还是需要合理的图像采样器类型、反走样过滤器种类以及噪波阈值等设置的【图14】。
