3dmax材质教程：打造旧变电箱材质（7）

来源：互联网 作者：网站 发布时间：2011-07-26 09:35:15 网友评论 0 条

　　检查UV正确后，输出UV，然后就可以进入贴图绘制的步骤。

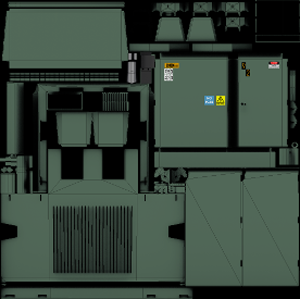

　　在贴图绘制的部分，我们将为这个变电箱制作颜色贴图，高光贴图和法线贴图这三张贴图。贴图制作的一般从基本色开始。首先由整体入手，逐步向细节推进。(图12)

　　图12

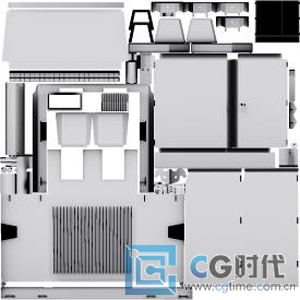

　　以往的游戏引擎还不能实时的处理游戏中的光源，所以在颜色贴图上，可能需要绘制一定的光照效果，用贴图来制作一些假的明暗结构。随着技术的进步，越来越多的游戏引擎支持实时光照和法线贴图等效果。所以目前在颜色贴图中，一般只需要有基本色，必要的话还可以使用光照贴图的叠加。光照贴图可以制造出光线散射的效果，增强物体个结构间的相互关系的表现。为了更好更有效率的绘制颜色贴图，除了导出UV线框外，我们还可以导出一张 LightMap来辅助我们绘制颜色贴图。(图13)

　　图13

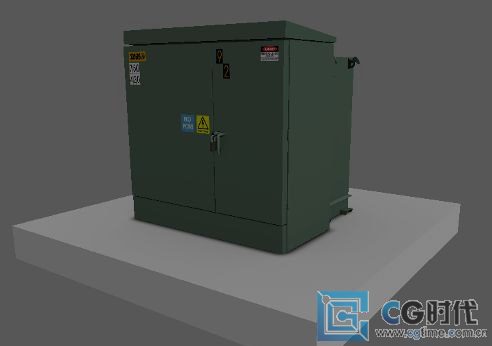

　　贴图绘制的过程中，要经常在三维软件中检测实际的显示效果。这个阶段，变电箱外观看上去是一个很新的变电箱。在后面的绘制过程中，我们要添加划痕，锈迹，油漆剥落以及水渍，污迹等细节。(图14)

　　图14
