AutoCAD教程：用AutoCAD制作49股钢丝绳流程（2）

来源：网络 作者：WJQ 发布时间：2011-08-25 17:00:08 网友评论 0 条

图01

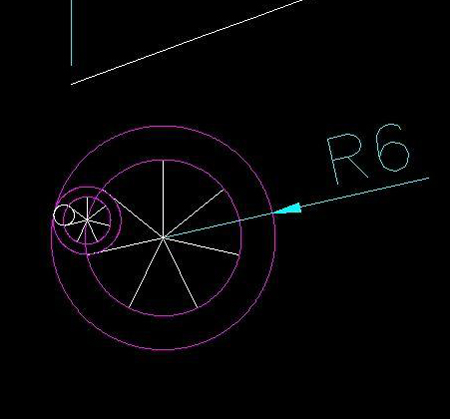

2、画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。 （图02）





图02

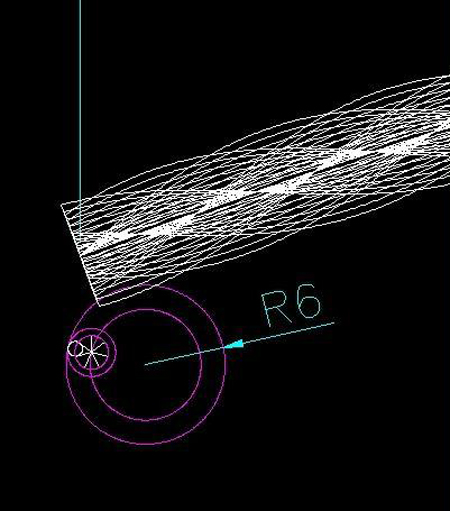

3、sweep—选择大的七星线—T（扭曲）—1800—选择曲线。扫出七条扭带。 （图03）
