AutoCAD教程：界面布局与基本概念（7）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-03 10:19:21 网友评论 0 条

图12 浮动的命令窗口

        三.鼠标状态与对象选择
       本小节主要讲解在AutoCAD中进行操作时，鼠标的显示状态和对象选择的相关方法。

       1.鼠标状态
       在AutoCAD操作当中，鼠标光标会随着选择的命令或操作方式的不同而改变显示状态，这是在初学AutoCAD时需要留意的一个现象特征。最常见的鼠标状态可分为三种类型，分别是无命令
选择状态、绘制状态和有命令选择状态。当然，这是笔者根据使用经验总结的名称，希望能帮助读者更好地理解不同情况下的鼠标状态。
       1>无命令选择状态
       鼠标光标默认的十字加方格的显示状态，就是这里所说的无命令选择状态，如图13（左）所示。在该状态下，可以选择绘图区中的图形，然后执行下一步操作。
       2> 绘制状态
       当选择绘图工具栏上的绘图工具时，鼠标光标会变为十字显示，这就是绘制状态，如图13（中）所示。在绘制状态下，可以在绘图区精确地绘制图形。
AutoCAD中的绘制操作，基本都是鼠标的点击操作，即没有按住鼠标不放并拖曳的操作。这种操作方式简单明了，是AutoCAD另一个与其他软件不同的操作方式。
       3>重复绘制
       在一些绘图软件中，如果绘制了一个图形后，要重复绘制相同的图形，很简单，保持当前状态直接绘制即可。但在AutoCAD中，则需要通过单击右键选择快捷菜单中的［重复］命令，或者
按空格/回车键后，才能实现重复绘制操作。否则，鼠标光标会自动恢复成无命令选择状态；重复操作中最常用的方式是按空格键。
       4>有命令选择状态
在修改工具栏上单击删除按钮或按E键，空格键，切换到删除命令，鼠标光标会变为方格显示，如图13（右）所示。这就是本文所说的有命令选择状态，意思是当前的鼠标上带着［删除］的命令。
       在该状态下，在绘图区中框选图形后，选中的图形会呈现虚线显示，此时只要按空格键进行确定，这些选中的图形就会被删除。如果要继续删除对象，只需按空格键，重复选择对象，并再
次按空格键确认操作即可。

       Note
       在AutoCAD的编辑和修改中，可分为两种操作顺序。以删除操作为例，一种是先在绘图区选择对象，然后单击删除命令；另一种是先切换到删除命令，然后选择对象，按空格键确定。这两种方式的操作结果相同，可以根据个人使用习惯来进行选择。

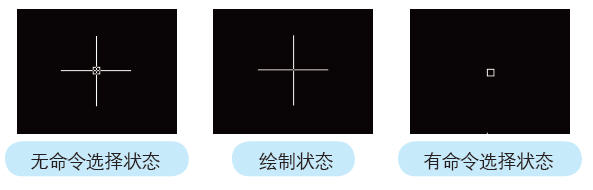

图13 鼠标状态

       2.对象选择
       在AutoCAD中有多种选择方式。在命令窗口中输入\S，然后按空格键，会在命令窗口中列出AutoCAD所有选择对象的方式，如图14所示。对于室内建模来说，不会使用到这么多的选择方式，下面简单介绍几个较为常用的选择方式及其使用技巧。
