AutoCAD教程：界面布局与基本概念（9）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-03 10:19:21 网友评论 0 条

图16 框选方式2

       3>栏选

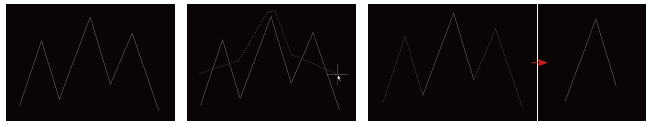

       栏选是指在提示选择时输入F 命令，然后在绘图区中绘制一根栏选的线。同样以删除命令为例，在绘图区中绘制一根线，如图17（左）所示。切换到删除命令，在命令窗口中输入F，然后在绘图区中绘制一根线如图17（中）所示，此时可以看到只要与栏选选发生交叉的线段都变成虚线的选中状态，按［空格］键就可以将其删除，如图17（右）所示。



图17 栏选操作

       四.视图操作
       在上一小节了解了鼠标状态和基本的对象选择方式后，本小节将来讲解AutoCAD的视图操作技巧。
       配合练习用的AutoCAD文件请参考配套光盘“DVD03\附录CAD\dwg\客厅1.dwg”文件。
       默认状态下，AutoCAD提供了4个关于视图操作的工具，但在实际工作当中，会使用快捷键进行操作。
       ［Z］→［空格］——局部放大
       输入该命令后，会切换到局部放大方式。此时在绘图区进行框选，就能够放大该选区。
       ［Z］→［空格］→［A］→［空格］——显示全部
       输入该命令后，视图中显示的是全部的绘图区大小。
       ［Z］→［空格］→［E］→［空格］——显示全图
       输入该命令后，视图中显示的是所有的图形对象。
       ［Z］→［空格］→［空格］——实时缩放
       输入该命令后，鼠标光标会变为显示，在视图中按住鼠标左键并拖拽，可以对视图进行实时缩放。
       TIPS

       在视图中拨动鼠标滚轮也可以缩放视图，但执行的是级别式的缩放；而实时缩放执行的则是平滑缩放。
       ［按鼠标中键并拖拽］——平移视图
       该操作等同于图标的作用
       ［Z→空格→P→空格］——返回上一个视图
       某些时候进行了错误的视图缩放操作，如果想返回到上一个视图显示，可以使用该命令。它等同于图标的作用。
       Ctrl+Z——撤销
       使用快捷键Ctrl+C也可以撤销视图操作，但与命令不一样的是，撤销后的视图不一定会返回到上一步的视图显示大小。

       至此，AutoCAD的界面布局、基本概念、鼠标状态与对象选择、以及视图操作命令介绍完毕。

       本教程完
