AutoCAD教程：辅助绘图与坐标系统（4）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-03 10:31:59 网友评论 0 条

      图5 极轴追踪功能的光标显示

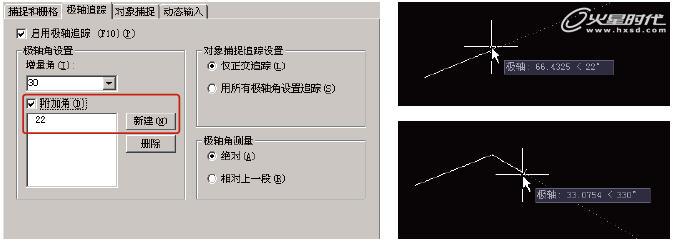

       当然，增量角的预置参数值不一定能满足任何时候的绘图要求，某些时候会需要绘制一些夹角特殊的图形。这时候可以勾选［增量角］下方的［附加角］选项，然后单击旁边的［新建］按
钮，并在左侧的输入框中设置角度值，单击对话框的［确定］按钮，然后就可以在视图中进行绘制了。这个时候，不但能找到30°或其倍数的夹角，也能找到自定义的22°的夹角，如图23所示。



图5 设置附加角

       5.对象捕捉
       对象捕捉是CAD绘图中最重要的功能模式，其快捷键为F3键。如果没有对象捕捉命令，那么将无法实现CAD制图。
       例如在视图中绘制一条直线，希望以这条直线的长度作为直径绘制一个圆，如果没有对象捕捉命令，操作起来将非常不便。而启用了对象捕捉命令后，只需要捕捉直线的中点，然后以该点

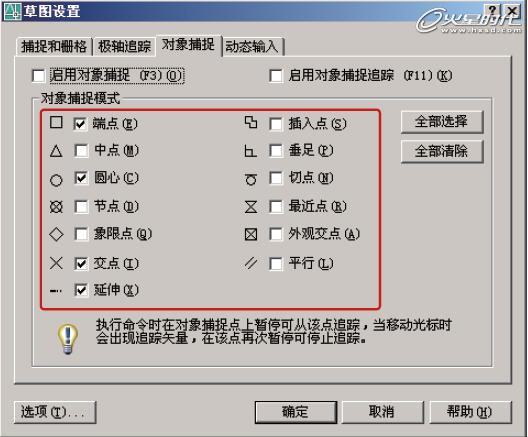

为圆心绘制就可以了。在［草图设置］对话框的［对象捕捉］选项卡中，有多种不同的对象捕捉模式可以进行设置，在实际操作中根据绘制的情况进行选择设置即可，如图6所示。
