          图8 ［两点之间的中点］命令操作

       6.对象捕捉追踪
       对象捕捉追踪的快捷键是F11。
       1>对象捕捉与对象捕捉追踪的区别
       对象捕捉与对象捕捉追踪之间有什么区别呢？
       01 可以说，对象捕捉是追踪的基础，只有启用了对象捕捉模式后才能从对象的捕捉点进行追踪。
       02 所谓的追踪就是，沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示为一个加号 (+)，一次最多可以获取七个追踪点，可以通过按住Shift键配合单击右键来选取临时追踪点。
       03 获取点之后，水平或者垂直移动鼠标可以看到一条虚线，这就是追踪“路径”。

       2>对象捕捉追踪的用法

       在［草图设置］对话框的［对象捕捉］选项卡下方，小灯泡图标旁列出了对象捕捉追踪的使用方式。
       下面以绘制直线为例，简单介绍对象捕捉追踪的使用方法。
       step 01 设置对象捕捉模式为［端点］，在视图中绘制一根线。

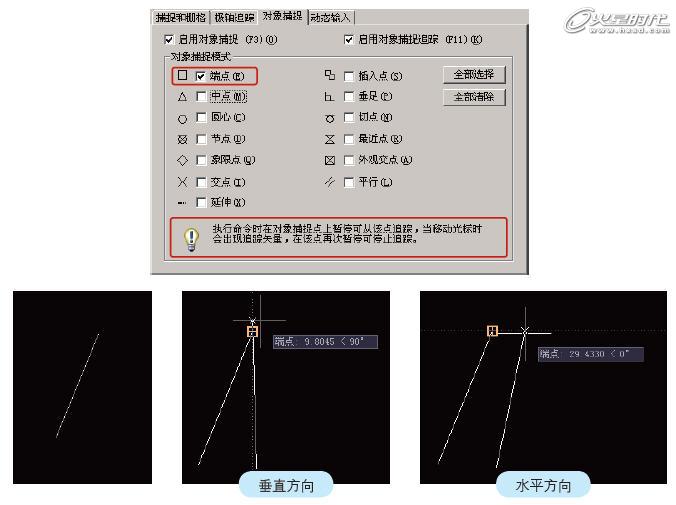

       step 02 绘制另一根线，首先确定第1点，移动光标在上一步绘制时线段上捕捉线上的一个端点，当出现捕捉的图标时，水平或垂直移动鼠标，会发现端点在水平或垂直方向上会延伸出一
根虚线，这就是追踪的路径，此时可以沿着该路径在其上确定线段的第2个点，将其绘制出来，如图9所示。



图9 对象捕捉追踪操作

       7.动态输入
       DYN即动态输入，快捷键是F12。
       8.线宽
       线宽没有默认的快捷键，该命令是一个开关，即显示/隐藏线的宽度。在AutoCAD中，即使为各个图形设置了不同线宽的数值，默认状态下是不作显示的，只有启用了［线宽］命令，才能在

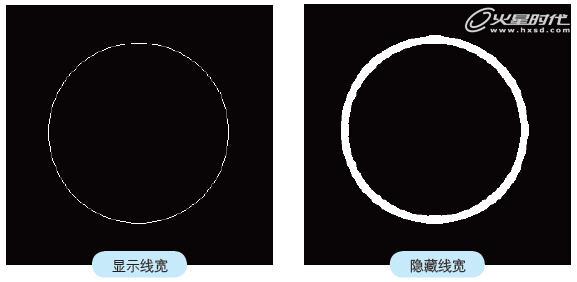

视图中显示。设置线宽值为1.00毫米的圆在启用和关闭［线宽］命令时的显示如图10所示。
