图10 显示/隐藏线宽

       二.坐标系统

       无论是绘图还是编辑图形，坐标系统的作用都是相当重要的。在AutoCAD中，坐标系统可以分为两类，分别是笛卡尔坐标系统和极坐标系统，如图1所示。在这两类坐标系统下，又可以分
为绝对坐标和相对坐标。

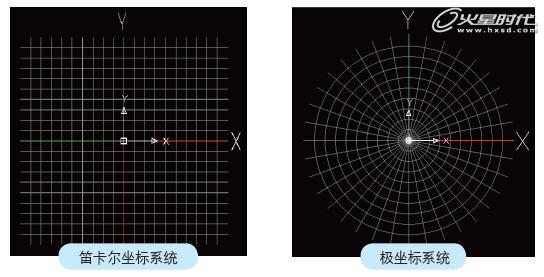

图11 AutoCAD中的两类坐标系统

       下面首先分析笛卡尔坐标系统，也就是平常所说的直角坐标系统。
       1.笛卡尔坐标系统
       笛卡尔坐标系统，使用的是X轴与Y轴两个坐标轴的数值来代表每一个点的位置，标示为（X，Y），一般（0，0）代表的是坐标轴的中心，即原点的位置，也就绝对坐标的原点。
       1>绝对坐标
       绝对坐标是基于原点的坐标。下面以绘制直线为例进行讲解。

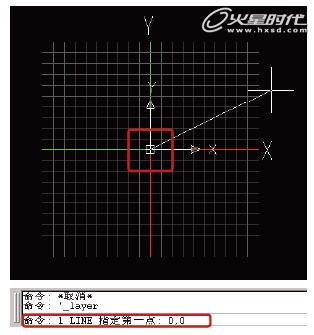

       step 01 按L及空格键切换到直线工具，在命令窗口中输入“0，0”，然后按空格键确认，如图2所示。
