AutoCAD教程：辅助绘图与坐标系统（8）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-03 10:31:59 网友评论 0 条

图12 定义直线的第1个点

       此时可看到直线的第1点被定义在了坐标图的中心，X轴与Y轴都为0的位置，即坐标原点位置。
       step 02 在命令窗口中输入“30，50”，然后按空格键，定义直线的第2个点，如图3所示。

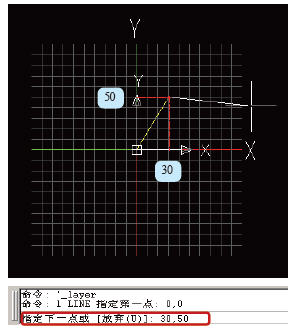

图13 定义直线的第2个点

       此时在视图中得到了一段直线，这直线上的第2个点是如何定义的呢？前面提到，绝对坐标是基于原点，也就是说以原点为起始点，沿X轴正向30个单位以及沿Y轴正向50个单位分别引出一条
垂直线，两线相交的坐标位置，就是（30，50）。
        当然，要绘制直线，并非必须以（0，0）点为第1点，这里只是为了便于理解。平常绘制时可以使用任意数值，包括负值。但要记住，这是基于原点的绝对坐标值。
        2>相对坐标
        相对坐标是基于前一点坐标位置的坐标计算方式，同样以绘制直线为例。
        step 01 切换到直线工具，在视图中的任意位置单击，定义直线的第1个点。

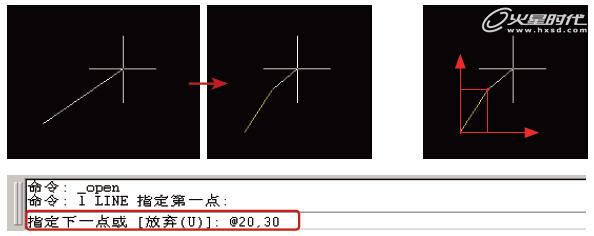

        step 02 在命令窗口中输入“@20，30”，按空格键确认，如图4所示。
        此时得到的直线的第2点就是依据第1点的相对坐标来定义的。意思是以第1点的坐标位置为起始点，沿X轴正向20个单位以及沿Y轴正向30个单位分别引出一条垂线，两垂直线相交的点就是直
线的第2个点。在日常的绘图工作中，不可能总根据原点去定义其他点的位置，特别是在接手的工作没有详细确切数据的时候，这时相对坐标就很有用。记住，相对坐标的输入方式为“@X，
Y”。
