AutoCAD教程：辅助绘图与坐标系统（9）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-03 10:31:59 网友评论 0 条

图14 相对坐标的使用

         TIPS

        在某些时候编辑图形也会使用到坐标系统。例如要将视图中的一个圆的圆心移动到原点处，选择该圆，开启对象捕捉的［圆心］模式，按M键及空格键切换到移动工具，此时命令窗
口中会出现提示，输入“0，0”并按回车键，圆就被移动并对正到原点位置。
        2.极坐标系统
        极坐标系是一个二维坐标系统。该坐标系统中的点由一个夹角和一段相对中心点极点，相当于直角坐标系中的原点的距离来表示。在AutoCAD中，极坐标的表示方式为“距离<角度”。
        1>绝对坐标
        下面以绘制直线为例进行讲解，练习参考文件请见配套光盘“DVD03\附录CAD\dwg\极坐标.dwg”。

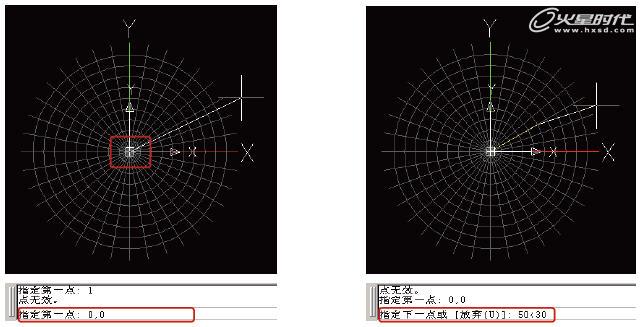

        step 01 切换到直线工具，输入“0，0”并按空格键，定义直线的第1点，如图5（左）所示。
        在视图中可看到直线的第1点定义在了坐标系的中心，即极点的位置。
        step 02 在命令窗口中输入“50<30”，然后按回车键，如图5（右）所示。



图15 极坐标系统


        直线已经绘制出来，那么线上的第2个点是如何定义的呢？观察图33，从极点出发引出一根线，线的长度为沿X轴正向50个单位，然后将该线以极点为旋转中心，逆时针转动30°，直线与
弧线相交的点便是第2个点。在AutoCAD中，逆时针方向为极坐标的正方向。
        2>相对坐标
        同样，极坐标系统也包括相对坐标，其原理与笛卡尔坐标的相对坐标相似，只是计算的方式不一样，因此在这里不再赘述。

        至此，AutoCAD的辅助绘图和坐标系统功能讲解完毕。

        本教程完
