2.捕捉模式

捕捉模式的快捷键是F9，当启用了捕捉模式，在视图中绘制线、圆或矩形等图形的时候，鼠标光标只能在栅格点上移动或停留，也就是说绘制的点将被捕捉到栅格点上。当绘图时希望绘制

一些很标准的图形，或希望严格按照栅格单位值进行绘制，那么就可以启用捕捉模式。

栅格点与点之间的一个距离为10个单位，这是默认的捕捉距离值，也就是移动鼠标时，光标从当前栅格点跳到下一栅格点的距离。通过图3所示的[草图设置]对话框，可以自定义所需的

捕捉间距。如果在[捕捉和栅格]选项卡中的[捕捉]属性组，设置[捕捉X轴间距]为20，那么在视图中绘制时，光标就会在X轴向上以2个栅格点即20个单位的间距移动。

3.正交模式

正交模式的快捷键是F8键，它是AutoCAD绘图中一个很重要的功能模式。当启用了正交模式后，无论是绘制直线、矩形等图形，还是对图形进行编辑，都能保持一个成90°的垂直关系。

4.极轴追踪

极轴追踪的快捷键是F10键，在绘图时，当需要按照一定的角度方向绘制线的时候，就需要用到极轴追踪。

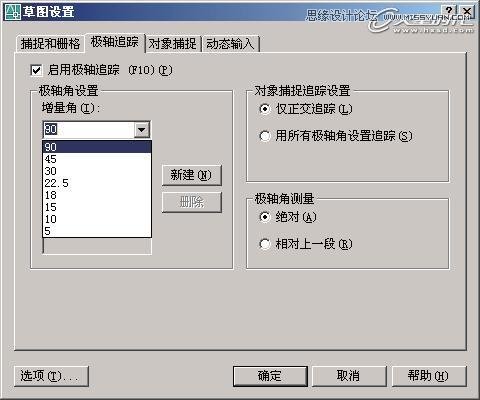

默认状态下，极轴追踪的增量角为90°，通过图20所示的[草图设置]对话框，在[极轴追踪]选项卡的[极轴角设置]属性组中，同样可以设置增量角的大小，如图4所示。在[增量

角]的下拉菜单中，系统设置了一些常用的角度预置，可以通过选择进行设置。

在使用极轴追踪功能绘制图形的时候，光标右下方会自动出现绘制角度和距离数值提示。例如设置增量角为30°，绘制线段。当确定第1个点并移动鼠标时，光标会提示当前距离以及角度值

为0°;将光标向上移动，每当角度到达30°或其倍数的时候，光标同样会出现提示，此时确定绘制点就能绘制出夹角标准的图形，如图4所示。

图4 设置增量角

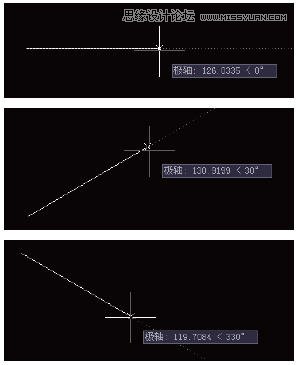

图5 极轴追踪功能的光标显示
