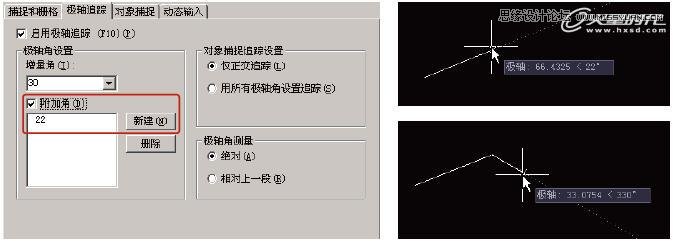

当然，增量角的预置参数值不一定能满足任何时候的绘图要求，某些时候会需要绘制一些夹角特殊的图形。这时候可以勾选[增量角]下方的[附加角]选项，然后单击旁边的[新建]按

钮，并在左侧的输入框中设置角度值，单击对话框的[确定]按钮，然后就可以在视图中进行绘制了。这个时候，不但能找到30°或其倍数的夹角，也能找到自定义的22°的夹角，如图23所示。

图5 设置附加角

5.对象捕捉

对象捕捉是CAD绘图中最重要的功能模式，其快捷键为F3键。如果没有对象捕捉命令，那么将无法实现CAD制图。

例如在视图中绘制一条直线，希望以这条直线的长度作为直径绘制一个圆，如果没有对象捕捉命令，操作起来将非常不便。而启用了对象捕捉命令后，只需要捕捉直线的中点，然后以该点

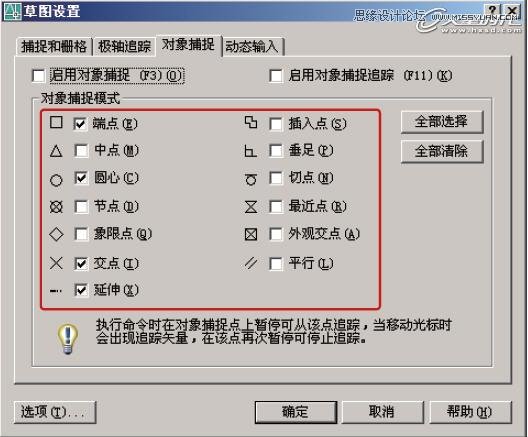

为圆心绘制就可以了。在[草图设置]对话框的[对象捕捉]选项卡中，有多种不同的对象捕捉模式可以进行设置，在实际操作中根据绘制的情况进行选择设置即可，如图6所示。

图6 对象捕捉模式
