AutoCAD教程：辅助绘图与坐标系统（5）

来源：互联网 作者：未知 发布时间：2011-09-08 13:39:24 网友评论 0 条

1>常用捕捉模式简介

下面简单介绍一下较为常用的几种对象捕捉模式。

端点——线的两端或矩形的角点。

中点——线段的中心点，圆或弧的圆心，图形的中心点。

圆心——顾名思义，圆形的圆心点。

TIPS

当视图中有多个相互重叠交错的圆，要以其中一个圆的圆心为中心绘制同心圆时，只需要将光标放在该圆的边线上，然后单击鼠标，便能捕捉到目标圆的圆心并进行绘制。

节点——使用绘图工具栏上点命令绘制的点称为节点，节点模式捕捉到的正是这些单独的点。

象限点——指的是圆或弧线上的点。

交点——即线和线相互交叉位置上的点。

垂足——从一个点延伸一根线到另一段线上，当两段线之间的夹角为直角时，这个共有的点就是垂足。

切点——一段线与圆弧相接，当相接点到圆心所形成的线与该线段呈直角关系时，这个相接点就是切点。

最近点——十字光标所能捕捉到的对象上的点。

平行——能够捕捉到与目标线相平行的线上的点



2>临时捕捉菜单

在编辑对象的时候，通常会设定好几个常用的对象捕捉模式，而不会反复打开[草图设置]对话框进行设置。如果当前的操作需要使用尚未设置的捕捉模式，这时就可以使用临时捕捉菜

单。

按住Ctrl键并在视图中单击鼠标右键，此时弹出的快捷菜单就是临时捕捉菜单，如图7所示。临时捕捉菜单上的命令只允许使用一次，捕捉完成后便不再生效。在选用了临时捕捉菜单命

令时，系统会自动过滤掉[草图设置]对话框中设置的捕捉模式，只显示刚选择的临时捕捉模式，这样就不会与[草图设置]对话框中的设置产生重叠或冲突，让用户能够更为清晰地在复杂

图纸中进行观察或编辑。

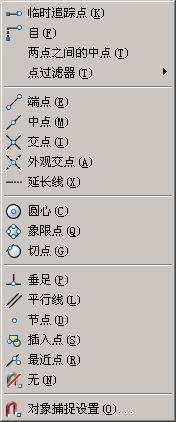

图7 临时捕捉菜单

[两点之间的中点]

在临时捕捉菜单中有一个很常用的命令，就是[两点之间的中点]命令。例如视图中有两根线，如果要以这两根线上任意两点间的中点为圆心画出一个圆，该如何操作?

step 01 切换到圆命令，按住Ctrl键并单击鼠标右键，在弹出的临时捕捉菜单中选择[两点之间的中点]命令。

step 02 在左边线段上单击选择一个点，然后在右边线段上单击选择另一个点，此时AutoCAD便能计算出这两点间的中点，接着进行绘制即可，如图8所示。

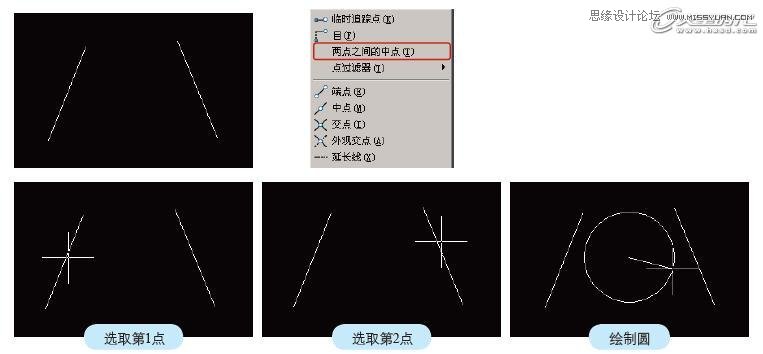

图8 [两点之间的中点]命令操作
