AutoCAD教程：辅助绘图与坐标系统（6）

来源：互联网 作者：未知 发布时间：2011-09-08 13:39:24 网友评论 0 条

6.对象捕捉追踪

对象捕捉追踪的快捷键是F11。

1>对象捕捉与对象捕捉追踪的区别

对象捕捉与对象捕捉追踪之间有什么区别呢?

01 可以说，对象捕捉是追踪的基础，只有启用了对象捕捉模式后才能从对象的捕捉点进行追踪。

02 所谓的追踪就是，沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示为一个加号 (+)，一次最多可以获取七个追踪点，可以通过按住Shift键配合单击右键来选取临时追踪点。

03 获取点之后，水平或者垂直移动鼠标可以看到一条虚线，这就是追踪“路径”。

2>对象捕捉追踪的用法

在[草图设置]对话框的[对象捕捉]选项卡下方，小灯泡图标旁列出了对象捕捉追踪的使用方式。

下面以绘制直线为例，简单介绍对象捕捉追踪的使用方法。

step 01 设置对象捕捉模式为[端点]，在视图中绘制一根线。

step 02 绘制另一根线，首先确定第1点，移动光标在上一步绘制时线段上捕捉线上的一个端点，当出现捕捉的图标时，水平或垂直移动鼠标，会发现端点在水平或垂直方向上会延伸出一

根虚线，这就是追踪的路径，此时可以沿着该路径在其上确定线段的第2个点，将其绘制出来，如图9所示。

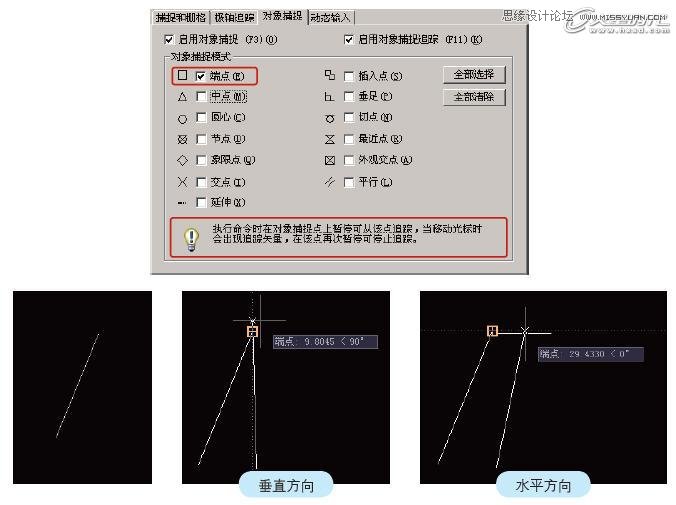

图9 对象捕捉追踪操作

7.动态输入

DYN即动态输入，快捷键是F12。

8.线宽

线宽没有默认的快捷键，该命令是一个开关，即显示/隐藏线的宽度。在AutoCAD中，即使为各个图形设置了不同线宽的数值，默认状态下是不作显示的，只有启用了[线宽]命令，才能在

视图中显示。设置线宽值为1.00毫米的圆在启用和关闭[线宽]命令时的显示如图10所示。

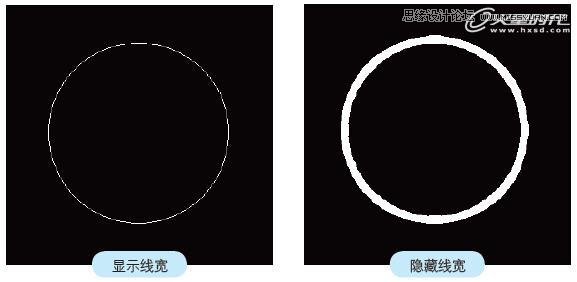

图10 显示/隐藏线宽
