二.坐标系统

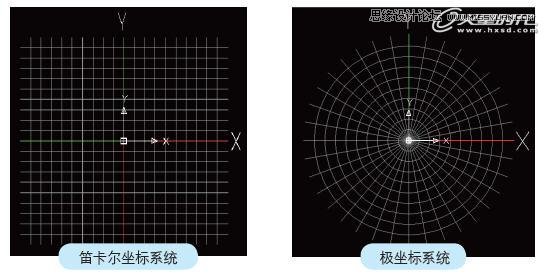

无论是绘图还是编辑图形,坐标系统的作用都是相当重要的。在AutoCAD中,坐标系统可以分为两类,分别是笛卡尔坐标系统和极坐标系统,如图1所示。在这两类坐标系统下,又可以分

为绝对坐标和相对坐标。

AutoCAD基础教程:辅助绘图与坐标系统,PS教程,思缘教程网

图11 AutoCAD中的两类坐标系统

下面首先分析笛卡尔坐标系统,也就是平常所说的直角坐标系统。

1.笛卡尔坐标系统

笛卡尔坐标系统,使用的是X轴与Y轴两个坐标轴的数值来代表每一个点的位置,标示为(X,Y),一般(0,0)代表的是坐标轴的中心,即原点的位置,也就绝对坐标的原点。

1>绝对坐标

绝对坐标是基于原点的坐标。下面以绘制直线为例进行讲解。

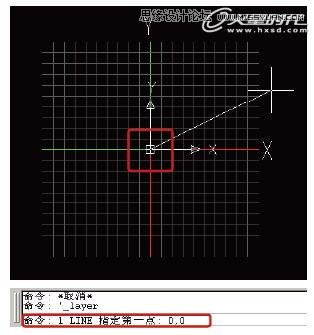

step 01 按L及空格键切换到直线工具,在命令窗口中输入“0,0”,然后按空格键确认,如图2所示。

AutoCAD基础教程:辅助绘图与坐标系统,PS教程,思缘教程网

图12 定义直线的第1个点
