andriod应用软件的图片点九的完美设计（2）

来源：互联网 作者：未知 发布时间：2011-09-14 08:39:14 网友评论 0 条

从中我们也可以理解为什么叫“点九PNG”，其实相当于把一张png图分成了9个部分（九宫格），分别为4个角，4条边，以及一个中间区域，4个角是不做拉升的，所以还能一直保持圆角的清晰状态，而2条水 平边和垂直边分别只做水平和垂直拉伸，所以不会出现边会被拉粗的情况，只有中间用黑线指定的区域做拉伸。结果是图片不会走样

二.“点九”的制作方法

方法1：使用 “draw9patch”工具绘制，流程如下

1.  安装工具

首先你需要给自己的电脑安装上java于系统的默认目录下。没有安装java的同学可以在百度搜索：jdk-6u20-windows-i586，安装包大小80M左右。

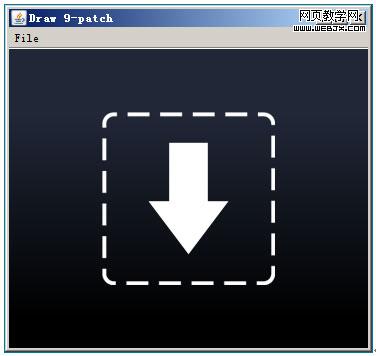

然后使用andriod模拟器—android-sdk-windows，打开SDK/tools目录下的“draw9patch.bat”文件，出现载入窗口：

2.导入并编辑

将png图片拖拽到该窗口中

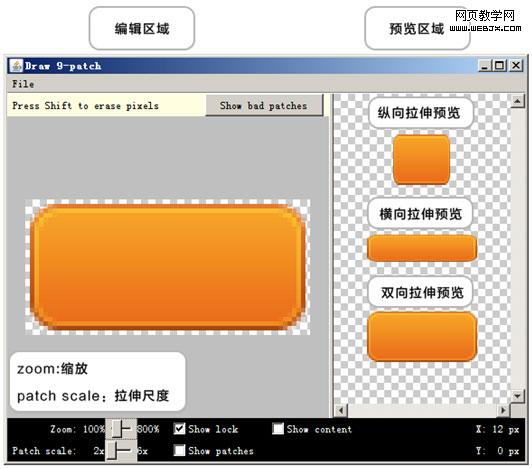

如下图，自动进入编辑界面。图中介绍了每个区域的内容及功能注释。

预览右侧的视图发现，图片的边缘处于普通拉伸状态。
