andriod应用软件的图片点九的完美设计（4）

来源：互联网 作者：未知 发布时间：2011-09-14 08:39:14 网友评论 0 条

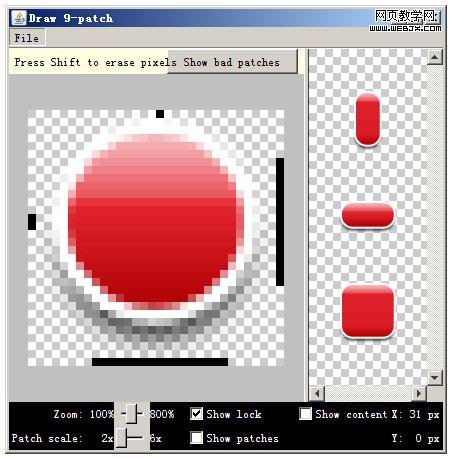

【draw9patch.bat其他功能说明】

②   Show lock：显示不可绘区域

② Show patches：预览这个绘图区中的可延伸宫格（粉红色代表一个可延伸区域）

③ Show patches：预览视图中的高亮区域（紫色区域）

④ Show bad patches：在宫格区域四周增加一个红色边界，这可能会在图像被延伸时产生人工痕迹。如果你消除所有的坏宫格，延伸视图的视觉一致性将得到维护。

3.保存和输出

点击左上file- save，保存文件，自动生成一张后缀名为“*.9.png”格式的图片，图片上下左右各增加了1px的黑线。



方法2：直接使用 PS等平面工具绘制，流程图如下



如流程图所示，相对与方法1，只需2个步骤就可得到.9.png图片，具体步骤为：

1.  确定切图后直接改变图片的画布大小，

2.  手动将上下左右各增加1px

3.  使用铅笔工具，手动绘制拉伸区域，色值必须为黑色（#000000）。

4.  存储为web所用格式，选择png-24，储存时手动将后缀名改为.9.png

不过这种方法的缺点是不能实时预览，判断并测试拉伸区域的准确性。

使用此方法需要注意以下2点:

1. 手绘的黑线拉伸区必须是#000000，透明度100%，并且图像四边不能出现半透明像素；

2. 你的.9.png必须绘有拉伸区域的黑线；

否则，图片不会通过android系统编译，导致程序报错。还有，有同学疑惑解压缩apk文件后，.9.png图片里的黑线怎么没了？

那是因为andriod程序在把文件打包成apk的时候，程序会自动把*.9.png图片边缘的黑线去掉，所以解压缩apk后看到的.9.png文件是没有黑线的。

三.使用“点九”的意义

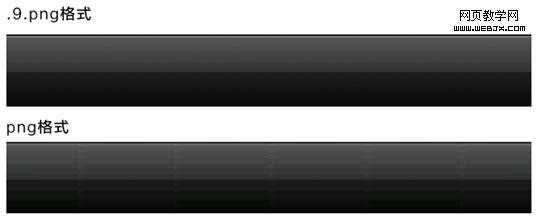

关于下图，经过测试发现使用普通png的显示效果出现明显的变色横纹。而.9.png图片的显示效果明显优于普通png。

使用.9.png格式后，横纹问题基本已解决。因为对于.9.png图片，android系统程序有对其优化的算法。

由于android手机屏幕的材质质量差距大。很多屏幕不支持16位以上的颜色显示。

所以渲染后结果出现丢失颜色，故造成横纹显示。

经与多款android手机对比后发现，屏幕越次的手机横纹越明显。

而使用了*.9.png图片技术后，只需要采用一套界面切图去适配不同的分辨率，而且大幅减少安装包的大小。而且这样程序不需要专门做处理的就可以实现其拉伸，也减少了代码量和开发工作量。
