SketchUp教程：高级编辑操作（10）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条


图25 选择并删除面

      这个小案例制作完成。本案例学习了［偏移复制］工具的操作方法，以及使用［偏移复制］工具双击的操作技巧
      2.窗体模型的创建
      本节将制作一个简单的窗体模型，通过对该模型的创建，综合学习［偏移复制］工具配合其他工具在实际制作中的应用。

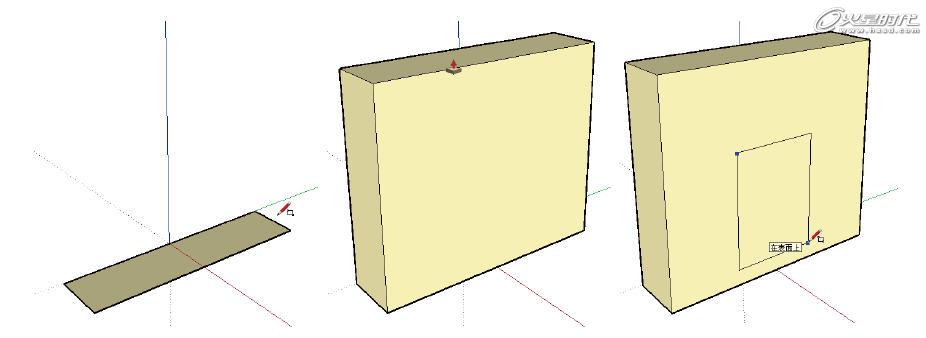

      step01 使用［矩形］工具在视图中创建一个矩形，然后使用［推/拉］工具将其挤出为长方体，接着再使用［矩形］工具在长方体的表面上创建一个矩形，如图26所示。



图26 创建长方体并绘制矩形

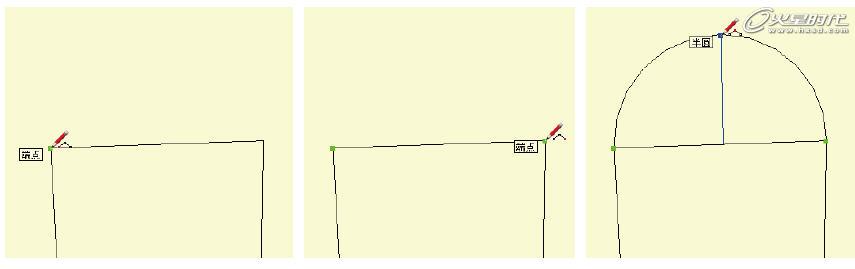

      创建的长方体作为墙体模型，在长方体表面创建的矩形将用来制作窗体模型。使用［圆弧］工具在矩形的上方创建一个圆弧，在长方形的一个顶点上单击鼠标，然后再在另一个顶点上单击鼠标，移动鼠标，直到圆弧出现“半圆”提示时，再次单击鼠标确定圆弧弧度，如图27所示。



图27 创建圆弧

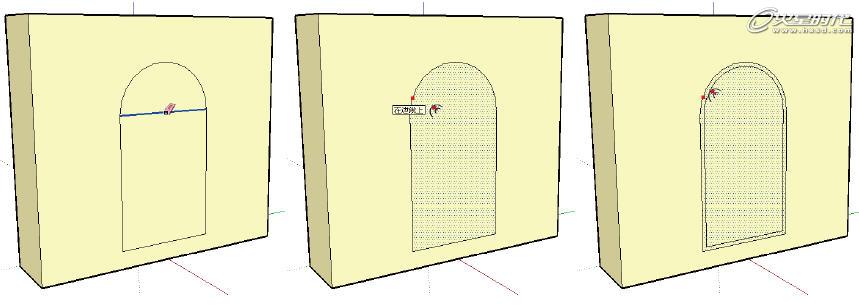

      选择［删除］工具，删除圆弧中间的线段，选择［偏移复制］工具，将工具放置于面上，单击鼠标，移动鼠标产生一定的偏移复制后，再次单击鼠标，如图28所示。
