SketchUp教程：高级编辑操作（11）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条


图28 使用［偏移复制］工具创建窗框

      对圆弧进行［偏移复制］操作后，原始的圆弧还具备圆弧的特性，但是偏移复制出来的圆弧不再具备圆弧的属性，而成为一条弧线。

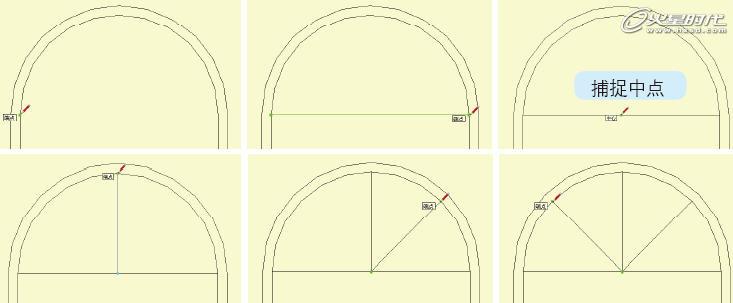

      切换到右视图，选择［线］工具，在视图中绘制出上方弧形窗户的轮廓线，如图29所示。



图29 绘制弧形窗体轮廓线

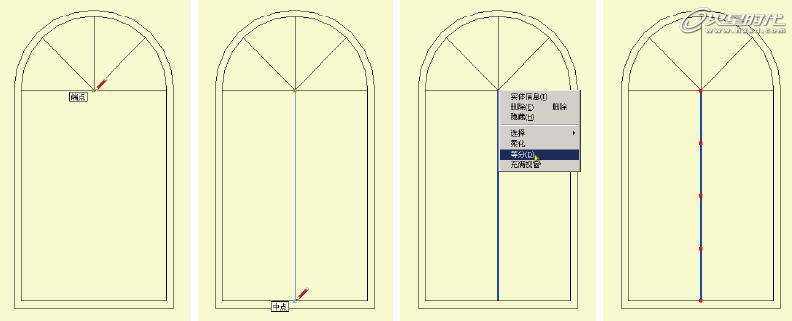

      在绘制线条时注意拾取软件自动捕捉的点，绿色点为端点，青色点为中点。使用［线］工具将窗户的中线绘制出来，使用［选择］工具选择绘制的中线，右击鼠标，在弹出的菜单中选择［等分］命令，滑动鼠标调节等分的个数，当等分点为5个时，单击鼠标将等分点确定下来，如图30所示。




图30 绘制中线并创建等分点

     在将等分点创建出来后，就可以将窗户玻璃的结构绘制出来。

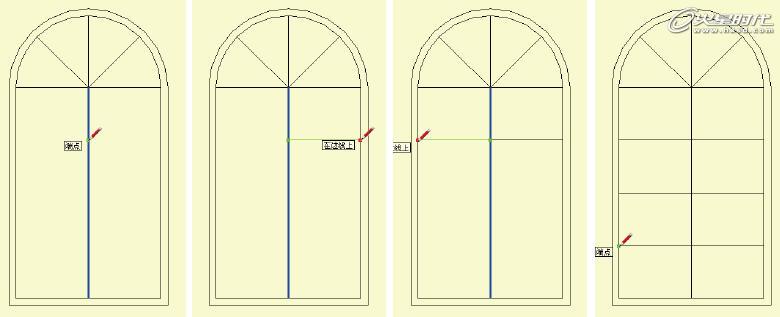

      使用［线］工具，拾取等分出来的3个绿色端点，由等分的端点向两边绘制线条，如图31所示。
