SketchUp教程：高级编辑操作（12）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条


图31 根据等分点绘制玻璃图形

      中线上有青色和绿色两种点，绘制时注意捕捉绿色端点进行绘制，绿色的点才是等分点，青色点为等分线段的中点。

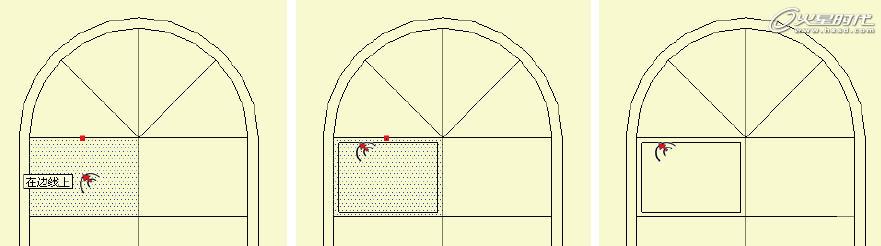

      选择［偏移复制］工具，将工具放置于其中一个玻璃的面上，单击并移动鼠标，产生一定的偏移复制后，再次单击鼠标，如图32所示。



图32 偏移复制出玻璃的窗框结构

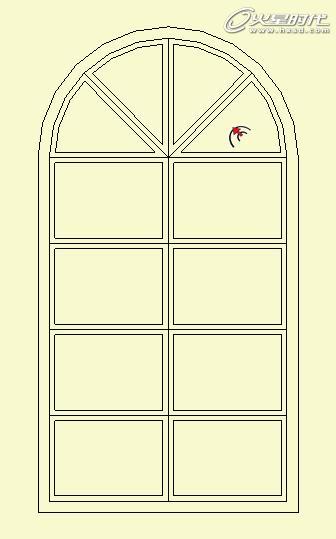

      在其他玻璃面上双击［偏移复制］工具，按照上一步偏移复制的距离将其他玻璃的窗框结构创建出来，最终效果如图33所示。



 图33 双击偏移复制出所有窗框结构

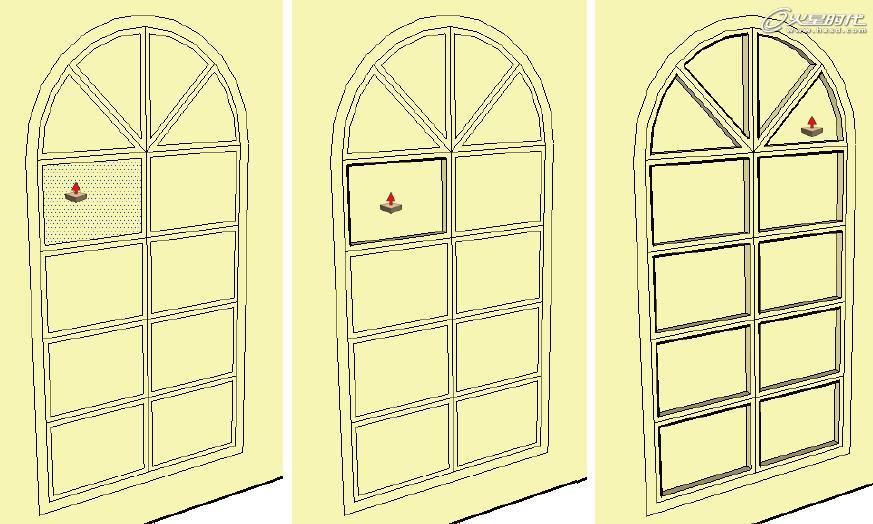

      选择［推/拉］工具，将工具放置于其中一个玻璃的面上，单击鼠标，移动鼠标将玻璃面向内挤压一段距离，再次单击鼠标，确定挤压的距离，然后在其余玻璃面上双击鼠标，完成所有玻
璃面向内挤压的操作，如图34所示。
