图38 挤出窗台模型

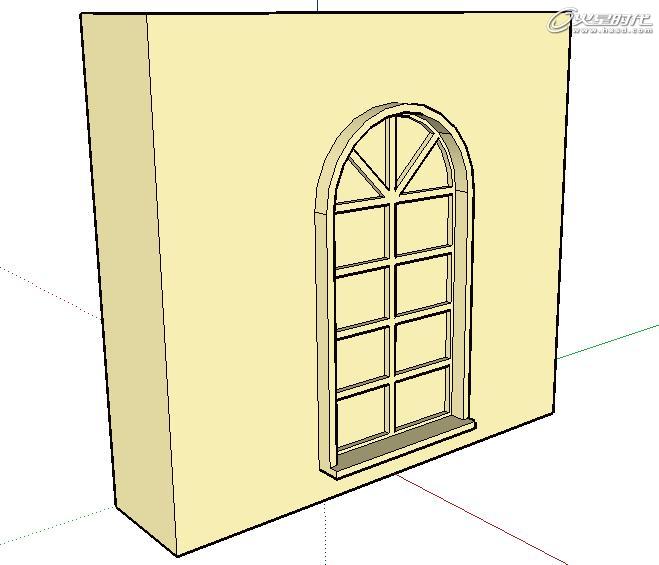

图39 窗户模型最终效果

      至此，就将整个窗体模型的创建过程介绍完成。
      3.阳台模型的创建
      本部分将介绍阳台模型的创建过程，重点讲解［偏移复制］工具配合其他工具在实际制作中的应用。
      step01 使用［矩形］工具创建矩形，并使用［推/拉］工具挤出一定的高度。目前创建的长方体模型作为阳台的底板。

      接下来利用［偏移复制］工具将阳台三面挡板的截面图形绘制出来。

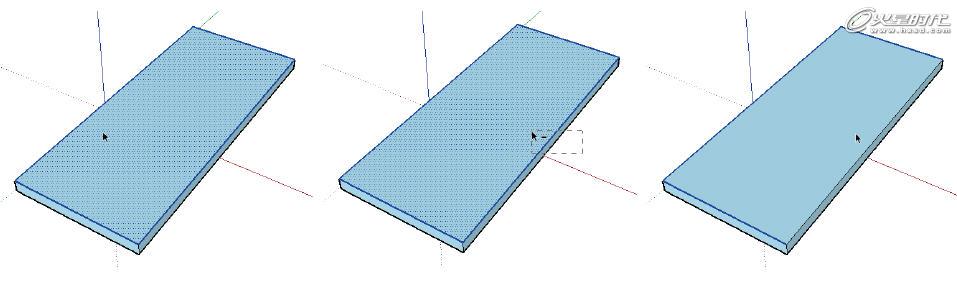

      使用［选择］工具双击选择面和相邻的边，然后配合Ctrl+Shift键使用［选择］工具从右向左框选边和面，取消边和面的选择，仅保留3条边为选择状态，如图40所示。
