SketchUp教程：高级编辑操作（16）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条


图40 选择边

      Ctrl+Shift键配合［选择］工具的使用为减选状态，当从右向左进行框选时，选择状态为碰选状态，即与虚线选框相交的物体都取消选择，配合这两种选择方式取消了一条边和面的选择。

      除了使用上述的操作方式选择面上的3条边外，还可以使用［选择］工具配合Ctrl键进行加选，直接选择3条边。

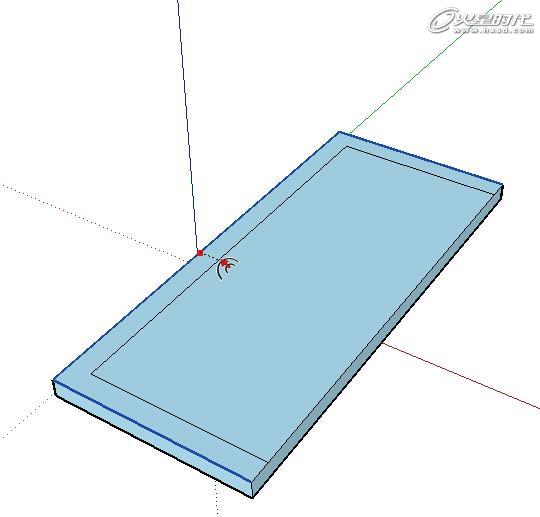

      step02 选择［偏移复制］工具，将工具放置于视图中，单击并移动鼠标，产生一定的偏移复制后，再次单击鼠标，将选择的3条边进行偏移复制操作，如图41所示。

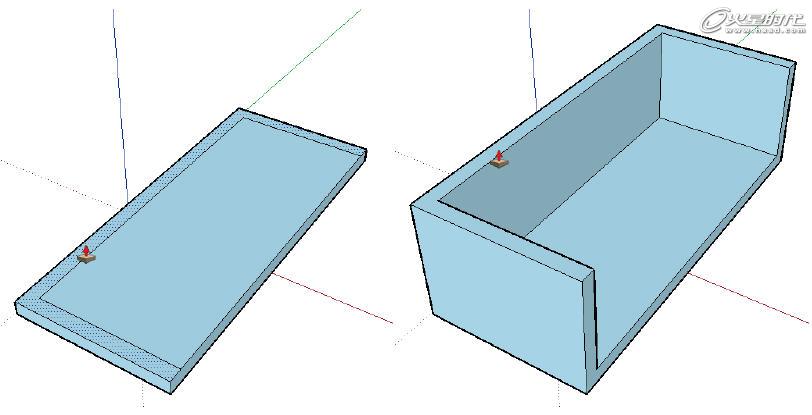

      step03 选择［推/拉］工具，将工具放置于绘制出的阳台挡板的截面上，挤出阳台挡板模型，如图42所示。



图41 偏移复制


图42 挤出阳台挡板模型

      Note
      ［偏移复制］工具不仅可以对面的4条边产生偏移复制，对同一平面内的两条或者3条相连的线也可以产生偏移复制。
      接下来制作阳台板上方的扶手模型。

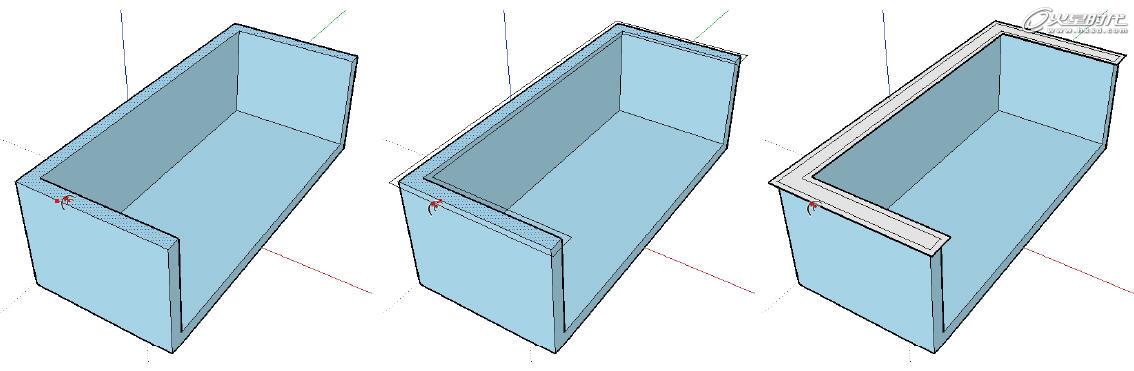

      step04 选择［偏移复制］工具，将工具放置于挤出的阳台板模型的顶面上，单击并移动鼠标，产生一定的偏移复制后，再次单击鼠标，偏移复制出阳台扶手截面图形，如图7-156所示。
