SketchUp教程：高级编辑操作（17）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条



图43 偏移复制出阳台扶手截面图形

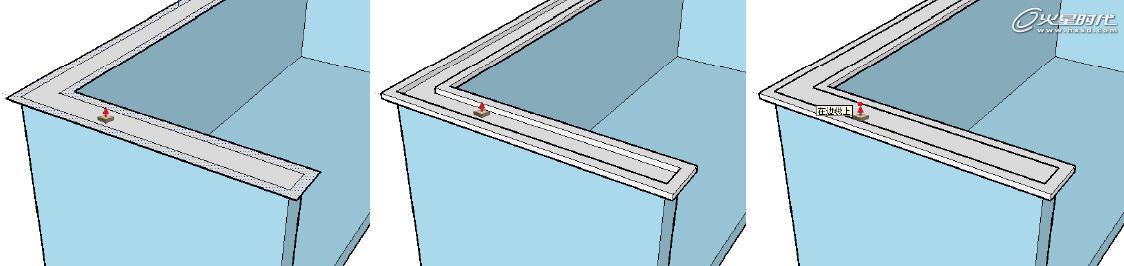

      step05 选择［推/拉］工具，将工具放置于绘制出的阳台扶手的截面上，先挤出外围的图形，再挤出中间的图形，如图44所示。



图44 挤出阳台扶手

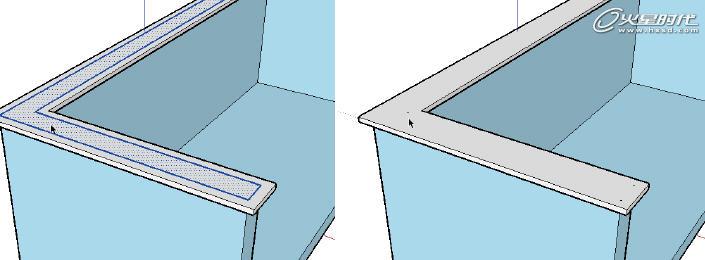

      使用［选择］工具双击选择中间的面，按Delete键将其删除，如图45所示。



图45 删除阳台扶手上多余的面

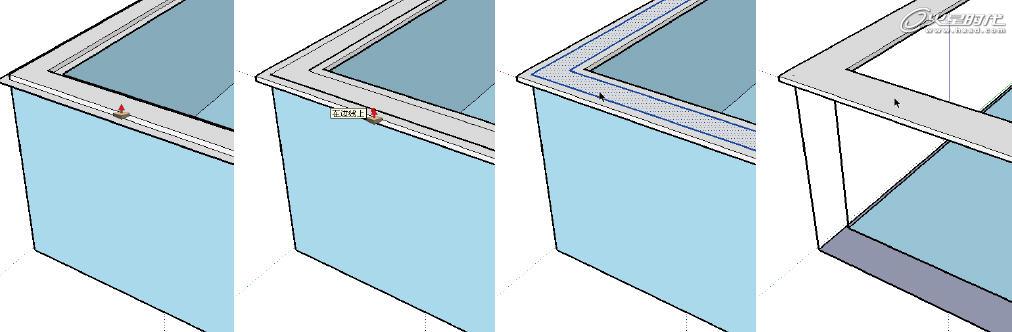

      执行这两步操作时需要注意，在挤出扶手模型时要注意面挤出的顺序，一定要先挤出外围的面，再挤出中心的面。如果先挤出中心的面再挤出外围的面，在后面一步删除面时就会出现错误，如图46所示。



图46 挤出顺序不同造成的错误效果

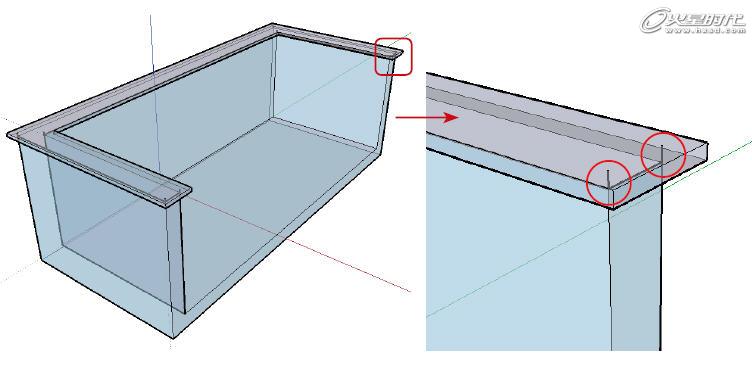

      观察图45，创建完成的阳台模型从外表上观察没有问题，但是实际模型中还有一些隐藏的边，所以还需要将这些隐藏的边删除掉，以免影响后面的建模操作。按Alt+X键或选择菜单［查看］|［面类型］|［X光模式］命令，将模型以X光方式显示，这样可以方便地观察到模型内部线条的状态，如图47所示。
