图47 以X光方式显示观察隐藏的边

      观察图47，在阳台扶手的模型内部有多个短线条，这些线条对于模型结构没有任何用处，而且可能会对后面的建模造成影响，所以这里需要删除这些线条。

      使用［删除］工具逐一将这些短线条删除，即可完成阳台模型的创建。

      4.批处理删除线条

      如果模型中有大量的无用线条，逐一删除无疑会降低建模的效率。可以采用向内挤压面，使线段露在模型表面外，然后切换到合适的视图，将所有的线段一起选择并删除。

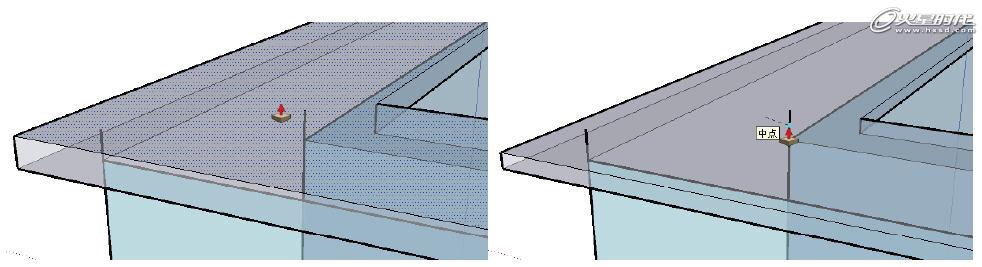

      step01 选择［推/拉］工具，将工具放置于阳台扶手的表面上，单击鼠标，向下挤压面，捕捉线段的中点，单击鼠标，从右下角的数值控制区中观察挤压的距离为45mm，如图48所示。

图48 向下挤压面

      这里需要记下该距离，方便在后面的操作中将面还原。将面向下挤压后，多余的线条就露在面的外面。

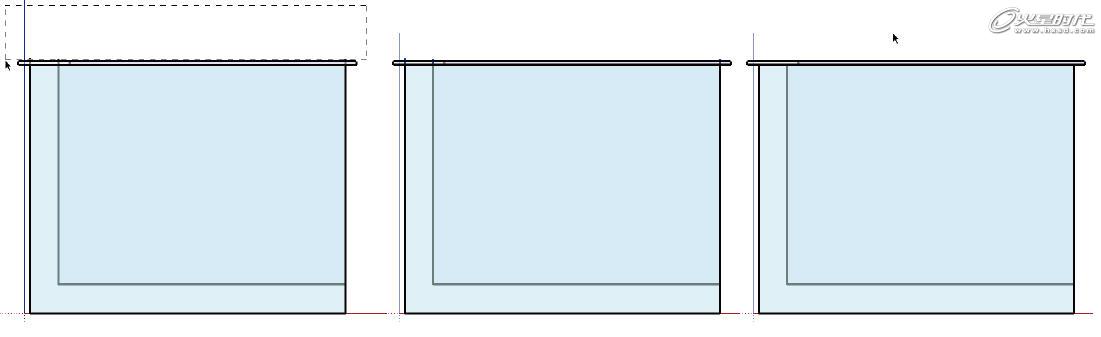

      step02 按F键切换到前视图，按V键或选择菜单［相机］|［平行投影显示］命令，使用［选择］工具，从右向左框选上方露出的线段，选择所有选段后，按Delete键将其删除，如图49所示。



图49 选择并删除线段

      将线段删除后，还需要将刚才挤压的面还原。

      step03 选择［推/拉］工具，挤出需要还原的面，单击鼠标，输入45，按回车键即可完成操作。

      这样就将阳台扶手的面恢复到原来的位置。这种批处理删除线条操作的原理实际是移动面的位置，使得模型中错误的线条暴露在模型表面，然后将露出的错误线条一并选择删除，最后再恢复面的位置。
      本节通过3个案例的讲解，介绍了实际建模中［偏移复制］工具与其他工具配合使用的方法，重点讲解了［偏移复制］工具使用的方法和技巧。
      三.［路径跟随］工具
      选择［路径跟随］工具时，可以直接单击大工具栏上的按钮进行选择，也可以使用Alt+F快捷键快速选择。使用［路径跟随］工具必须具备两个条件，首先要有进行路径跟随的图形，其次要有跟随的路径。
      ［路径跟随］工具在室内建模中经常使用，可以使用该工具轻松将室内的踢脚线和吊顶结构创建出来。该工具的功能类似于3ds Max软件中的放样操作，同时利用该工具也可以实现车削的效果，接下来通过几个简单的案例来学习［路径跟随］工具的使用方法。
      1.倒角操作
      除了前面介绍的［推/拉］工具外，利用［路径跟随］工具也可以进行倒角的操作。并且使用［路径跟随］工具进行倒角，操作起来更加方便。

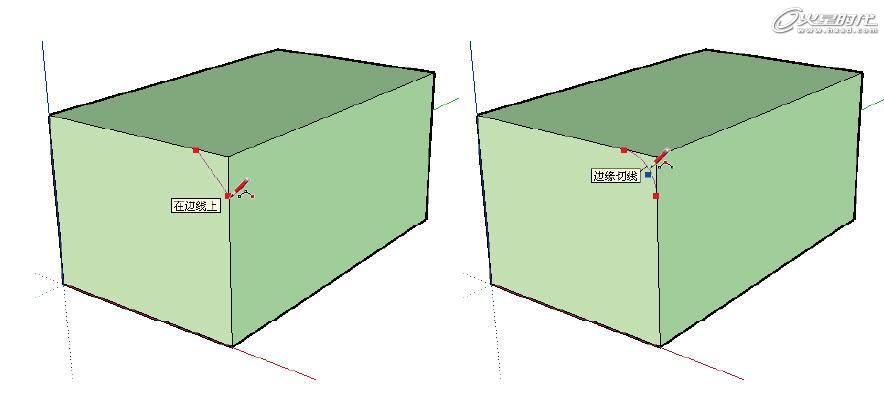

      在视图中创建一个长方体，然后使用［圆弧］工具在长方体的角上创建一段圆弧，如图50所示。
