SketchUp教程：高级编辑操作（19）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条


图50 在长方体角上绘制圆弧

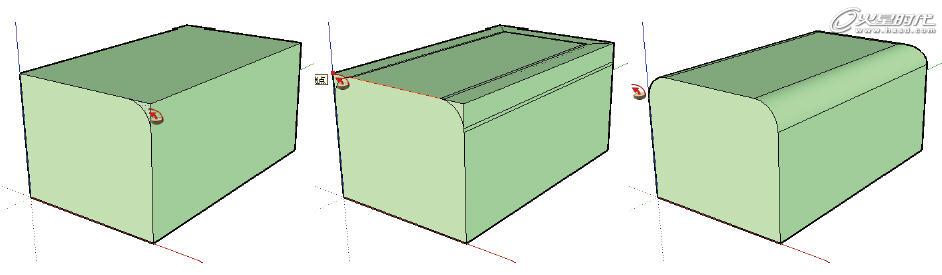

      选择［路径跟随］工具，将其放置于绘制出来的图形上，图形变为蓝色选择状态，单击并移动鼠标，确定图形跟随的路径，这时视图中会出现路径跟随的线条，确定路径后，单击鼠标，即可将图形完成放样，如图51所示。



图51 使用［路径跟随］工具倒角

      本案例使用的是先选择图形，然后移动鼠标选择路径的方式来进行路径跟随操作，最终选择了长方体的3条边，所以在长方体的3条边上形成了倒角。在实际操作中往往不使用这种方式，而是采用先选择路径，然后单击放样图形直接形成放样。

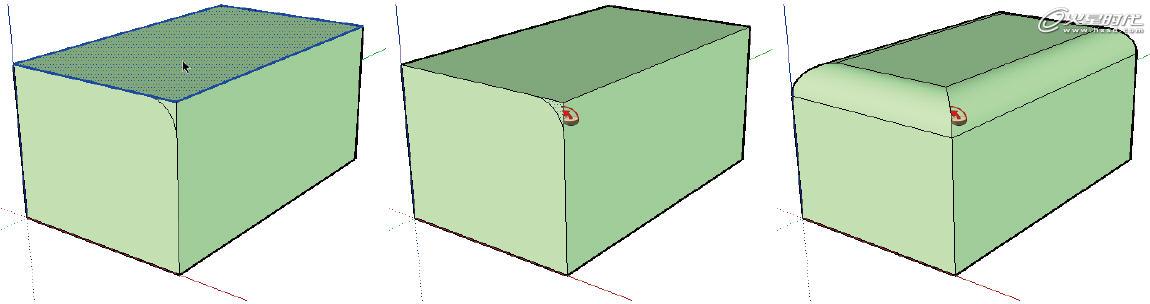

      保持绘制的圆弧不变，使用［选择］工具双击选择长方体的面和边，然后选择［路径跟随］工具，单击绘制出来的图形，即可完成放样操作，如图52所示。



图52 先选择路径再进行路径跟随操作

      操作中双击选择的面和4条边实际是路径跟随操作的路径。在实际操作中通常会采用这种选择面作为路径，然后再使用［路径跟随］工具选择放样图形的操作。

      下面接着上面的例子来做练习。

      使用［线］工具在长方体的表面上绘制一个矩形。

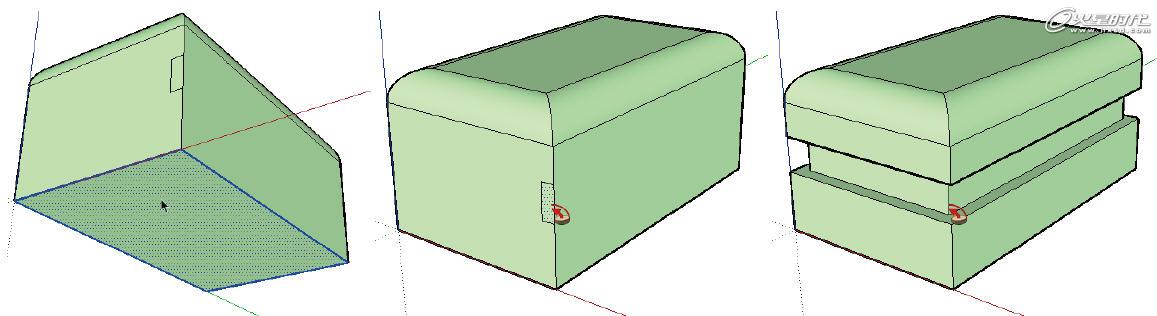

      旋转视图，使用［选择］工具选择长方体底面，选择［路径跟随］工具，将工具放置于刚才绘制的矩形上，单击鼠标，即可形成一个凹槽，如图53所示。
