SketchUp教程：高级编辑操作（3）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条



图4 配合Ctrl键使用［推/拉］工具

       观察图3和图4，对面进行再次挤出后，两个长方体的高度此时均为2000mm，不同的是配合Ctrl键进行挤出的面中间生成了边界线。

       Note
       注意区分配合Ctrl键和直接使用推拉工具的区别，配合Ctrl键进行［推/拉］操作时，［推/拉］工具变成了，工具上出现了加号图标，说明这时进行的挤出操作为增量的方式，即在当前平面的基础上生成一个新的元素，而直接使用［推/拉］操作可以看作是移动当前面，不会生成新的元素。

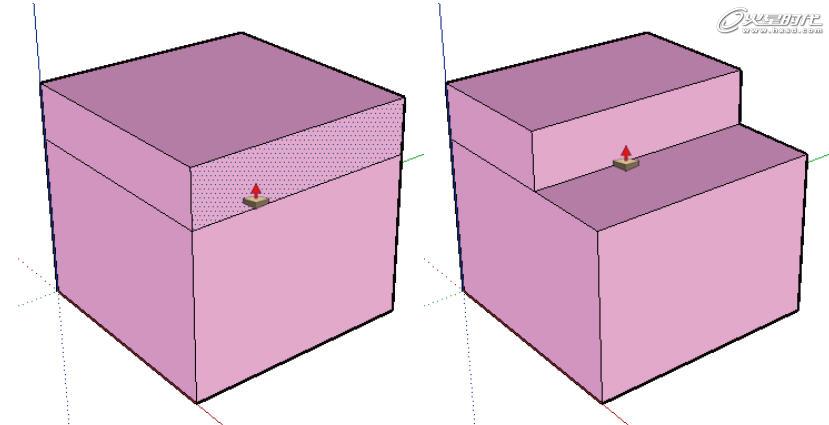

       配合Ctrl键使用［推/拉］工具在实际建模中经常使用，生成新的元素后，可以灵活编辑元素生成新的模型，如图5所示。



图5 挤出面生成新的模型

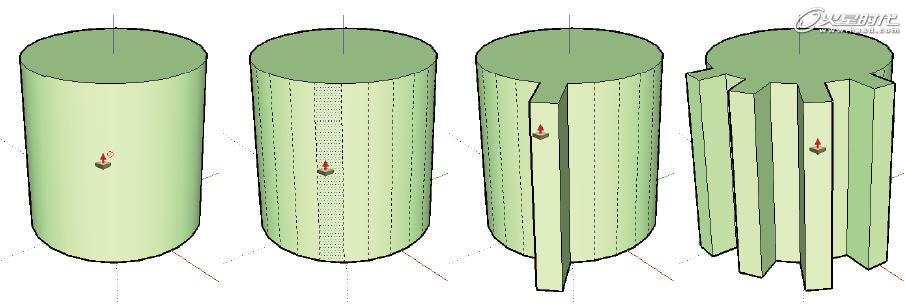

      对于圆柱体侧面的曲面，在普通状态下是无法进行［推/拉］操作的，但是如果按快捷键Alt+H或选择菜单［查看］|［虚显隐藏物体］命令，将圆柱体侧面隐藏的边显示出来，便可对这些面进行［推/拉］操作，如图6所示。



图6 圆柱体侧面虚显的面

       2.双击挤出相同高度
       用［推/拉］工具进行挤出操作时，如果使用该工具双击某表面，该表面将按照上一次使用［推/拉］工具挤出的高度来进行挤出操作。

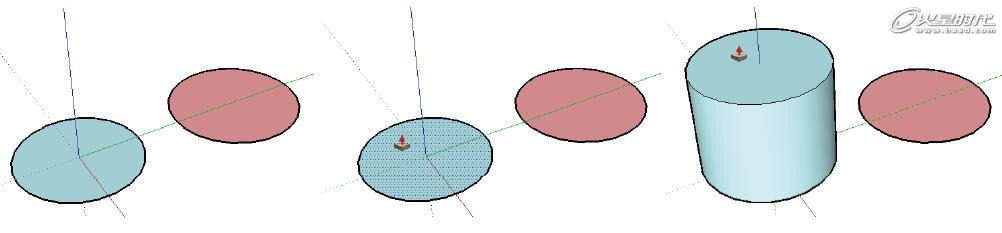

       step01 使用［圆］工具在视图中创建两个圆，选择［推/拉］工具，将其放置于圆上，面随即出现蓝色虚点显示，单击鼠标，移动一段距离后再次单击鼠标，输入2000，按回车键，将圆挤出为一个高度为2000mm的圆柱体，如图7所示。
