SketchUp教程：高级编辑操作（5）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条



图10 捕捉圆柱体的高度到另一个圆柱体上


      Note
      虚线显示提示当前对象捕捉到其他对象的某个表面（边或点），当提示“在表面上”时，意味着当前的对象捕捉到了其他对象的表面，与其他对象的表面对齐。
      3.倒角操作
      使用［推/拉］工具除了可以进行挤出操作外，还可以进行倒角操作。根据实际模型的需要，可以创建出方角或者圆角。
      step01 在视图中创建一个矩形，选择［推/拉］工具，将其挤出为一个长方体。

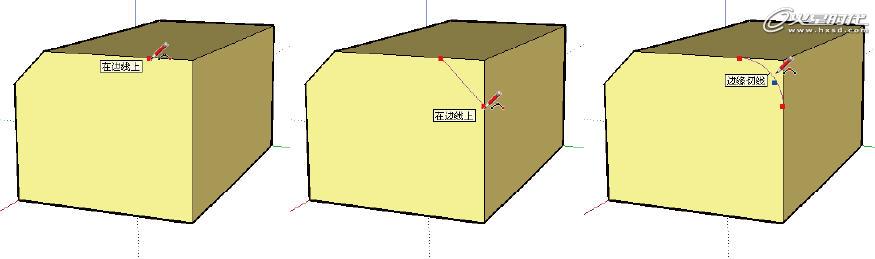

      step02选择［线］工具，在长方体的一个面上绘制一条线，利用这条线进行切角操作，如图11所示。



图11在长方体表面绘制线条

      TIPS
      由于［线］工具有贴合面的功能，所以在面上绘制的线条，可直接将面分割为两个部分。

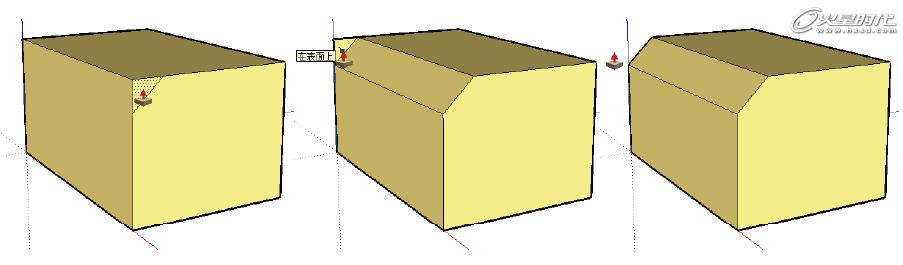

      step03 将［推/拉］工具放置于线段分割出的小平面上，小平面变成蓝色选择状态，单击鼠标，并移动鼠标至长方体另一侧的面时，弹出提示“在表面上”，再次单击鼠标，形成方角倒角效果，如图12所示。



图12 用［推/拉］操作创建方角倒角

      观察图12用［推/拉］工具进行挤出操作后，当将一侧的面挤出到与另一侧面重合时（即提示“在表面上”时），SketchUp软件会自动删除该面，实现方角倒角的效果。除了可以做方角倒角外，还可以倒出圆角，倒角的效果与绘制的线条有很大关系。

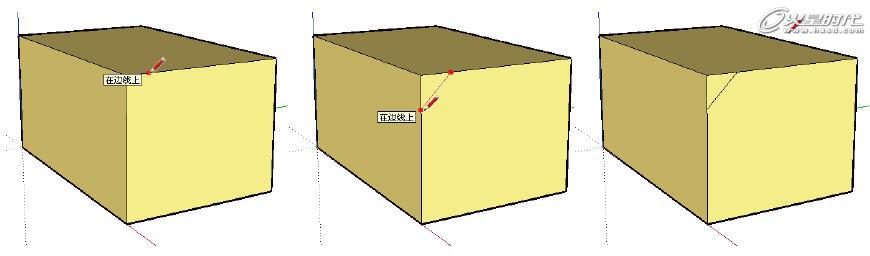

      选择［圆弧］工具，在长方体的一个面上绘制一条圆弧，利用这条圆弧来进行切角操作，如图13。
