SketchUp教程：高级编辑操作（6）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:12:19 网友评论 0 条


图13 体表面绘制圆弧

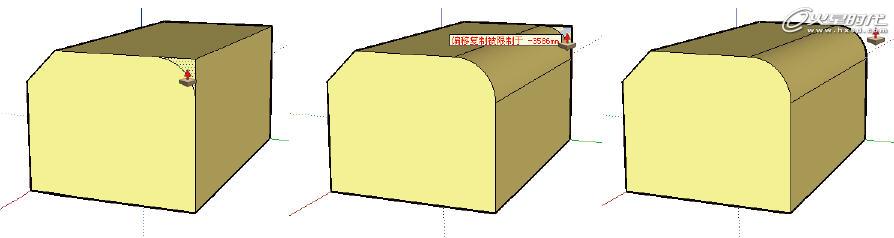

      将［推/拉］工具放置于圆弧分割出的小平面上，小平面变成蓝色选择状态，单击鼠标，移动鼠标至与长方体另一侧的面重合时，再次单击鼠标，将圆角的倒角效果制作出来，如图14所示。



图14 执行［推/拉］操作

      4.镂空模型
      在学习了使用［推/拉］工具制作各倒角后，了解到了［推/拉］操作的一个特性，就是当挤出的面与模型另一侧的面重合时，软件会自动将该面删除。利用［推/拉］操作的这种特性，可以制作模型中的镂空效果。

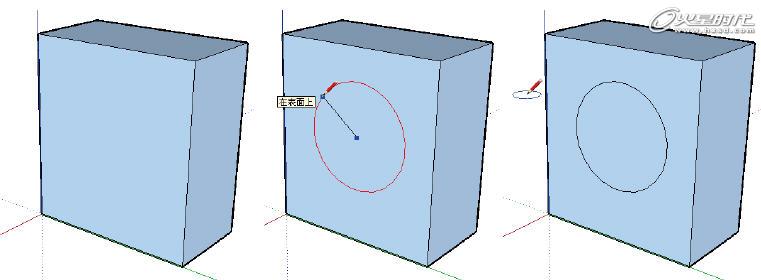

      step01 中创建一个长方体，然后使用［圆］工具在长方体的表面上创建一个圆，如图15所示。



图15 在长方体表面绘制圆

     ［圆］工具也具有自动贴合到平面的功能，所以创建的圆在长方体的片面上。

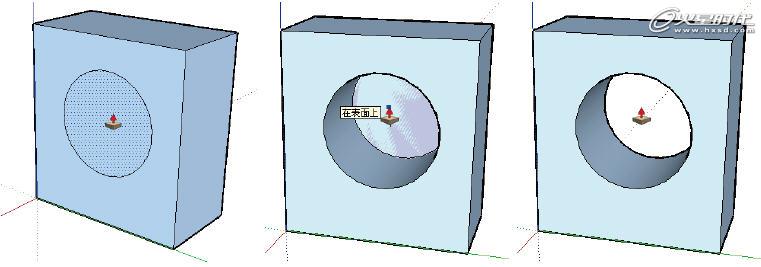

      step02 选择［推/拉］工具，放置于分割出的圆形表面上，圆形表面变成了蓝色选择状态，单击鼠标，移动鼠标至与长方体另一侧的面重合时，提示“在表面上”，再次单击鼠标，即实现镂空效果，如图16所示。
