SketchUp教程：基础编辑操作（16）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:14:14 网友评论 0 条

 图40 [缩放]工具在三维对象上的控制点

       选择［缩放］工具后，三维对象上出现了黄色矩形控制框和26个绿色控制点。如果将长方体的每个表面看做一个二维平面的话，那么这些平面上的点与二维对象的控制点基本相同，不过在每个面的中心还有一个控制点，也就是说长方体的每个面有9个控制点，利用这些控制点可以实现对三维对象的等比和非等比缩放。

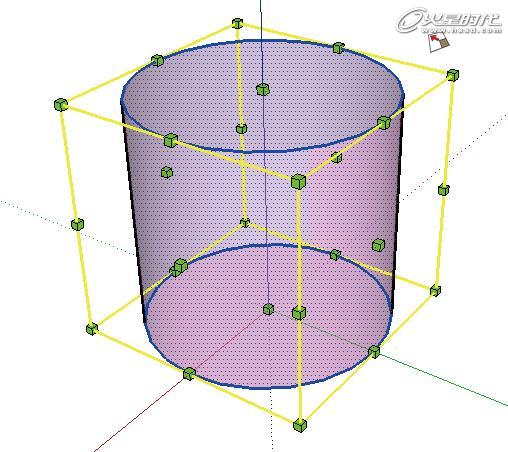

       需要注意的是，即使三维对象不是长方体，而是其他对象，其缩放框仍然为长方体的线框，黄色缩放框每个面上有9个控制点，总数为26个保持不变，如图41所示。



图41 其他三维对象上的控制点

       Note

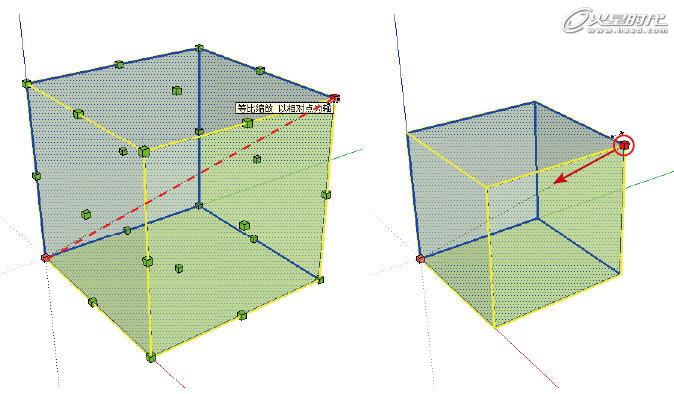

       视图中的物体为［X光模式］显示，设置的快捷键为Alt+X，或选择菜单［查看］|［面类型］|［X光模式］命令。［缩放］工具的操作方式与二维对象相同，使用［缩放］工具调节对角线的控制点，可以实现对象的等比缩放，如图42所示。
