 图4 使用［删除］工具软化边

       使用［删除］工具配合键盘上的快捷键可以轻松实现边的硬化和柔化的切换。
       除了硬化和柔化边外， ［删除］工具配合Shift键使用，可以实现边的隐藏效果。

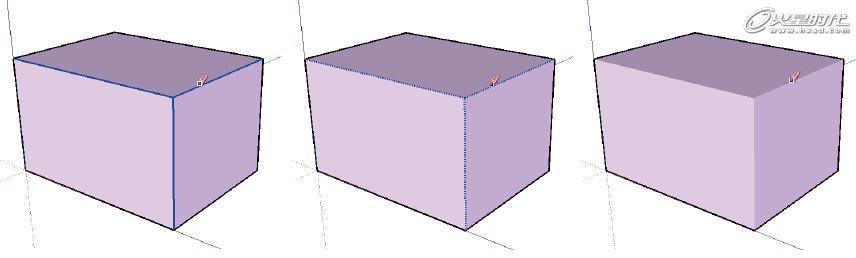

       按住Shift键的同时使用［删除］工具选择模型上的边，释放鼠标后之前选择的边变为虚线，如果这时选择菜单［查看］|［虚显隐藏物体］命令，取消虚显隐藏物体的勾选，刚才选择的边就完全隐藏起来，如图5所示。



图5 使用［删除］工具隐藏边

       Note
       使用Shift键配合［删除］工具对模型上的边进行隐藏后，边应该被隐藏，在视图中无法观察到。如果这时隐藏的边并未隐藏，而是变成了虚显状态，说明在［查看］菜单中勾选了［虚显隐藏物体］命令，取消该命令的勾选，即可将边完全隐藏

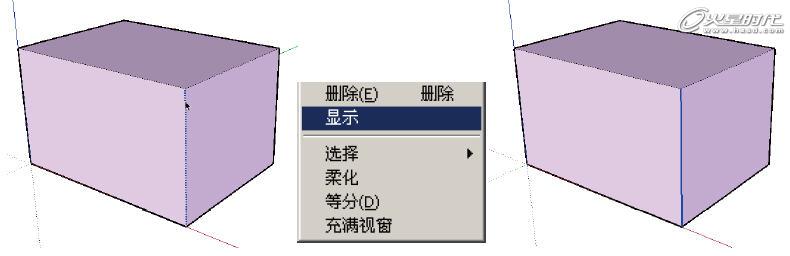

       如果需要将隐藏的边或物体显示出来，也需要使用菜单［查看］|［虚显隐藏物体］命令。在上步操作中将立方体的3条边隐藏起来，如果这里需要将其中的一条边显示出来，可以选择［查看］|［虚显隐藏物体］命令，开启隐藏物体的显示，然后使用［选择］工具选择需要显示的边，右击鼠标，在弹出的菜单中选择［显示］命令即可，如图6所示。



图6 显示隐藏的边

       如果需要将模型中所有隐藏的边都显示出来，可以使用［选择］工具三击选择整个模型，右击鼠标，在弹出的菜单中选择［显示］命令。

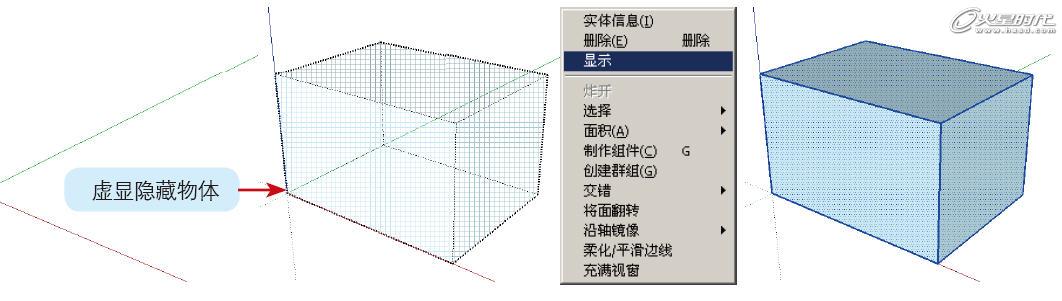

       如果视图中有隐藏的物体，也可以选择菜单［查看］|［虚显隐藏物体］命令，将视图中隐藏的物体以虚显的方式显示出来，然后使用［选择］工具三击选择整个模型，右击鼠标，在弹出的菜单中选择［显示］命令，如图7所示。
