SketchUp教程：基础编辑操作（5）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:14:14 网友评论 0 条

图11 使用数值输入使物体移动准确的距离

       Note
       输入的数值为正值时，物体移动的方向与鼠标移动的方向相同，数值为负值时，物体移动的方向与鼠标移动方向相反。
       除了可以输入移动距离的数值外，还可以使用坐标系输入的方法来精确移动物体。

       使用［选择］工具选择物体，使用［移动/复制］工具在长方体的一个顶点上单击，然后移动鼠标，输入“［0，0，0］”（注意将输入法切换为英文状态），按回车键，选择的顶点移动
到坐标轴原点［0，0，0］的位置，如图12所示。

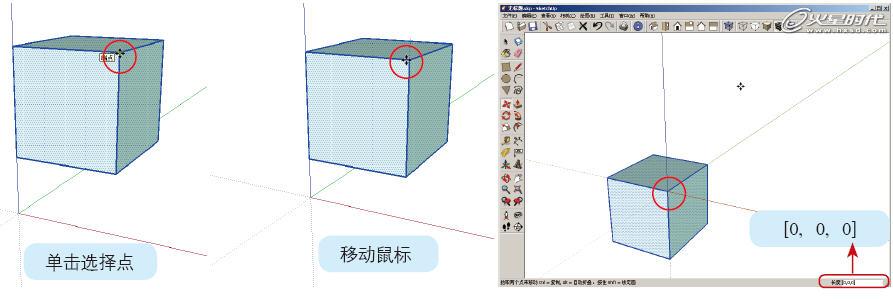

图12 使用绝对坐标系统移动物体

       使用［X，Y，Z］绝对坐标系统的输入方式时，需要在被移动的物体上单击确定一个点，将该点移动到坐标系［X，Y，Z］的位置。本案例中选择的是长方体的一个顶点，实际操作中可以选择物体上的任意一个点。
       使用［选择］工具选择物体，使用［移动/复制］工具在长方体的一个顶点上单击鼠标，然后移动鼠标，输入“＜500，500，－1000＞”，按回车键，选择的顶点位置即向x轴正向移动500mm，向y轴正向移动500mm，向z轴负向移动1000mm，如图13所示。

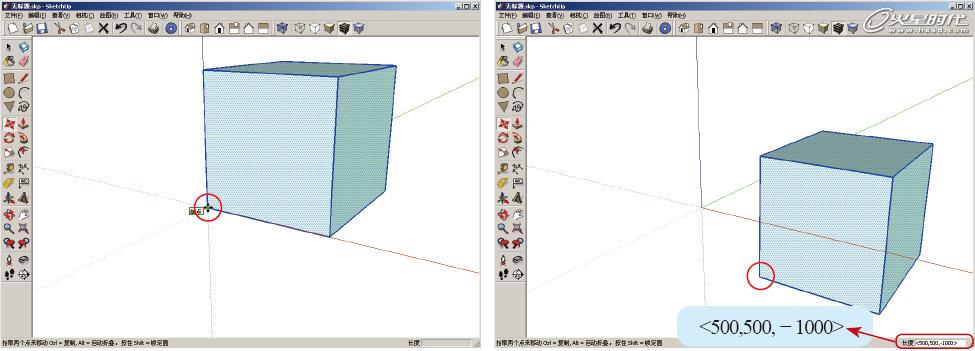

图13 使用相对坐标系统移动物体

       本节详细介绍了3种输入精确移动距离的方法，包括直接输入移动距离、输入物体上点的坐标，以及输入点的相对坐标的方法。
       03 捕捉移动
       使用［移动/复制］工具进行移动时还可以捕捉其他物体上的点，从而轻松地将两个物体对齐。
       目前在视图中绘制了两个长方体，接下来使用［移动/复制］工具将两个长方体对齐。
       使用［选择］工具三击选择长方体，使用［移动/复制］工具在选中的长方体上单击，选择表面的一个点，移动鼠标将选中的点与大长方体的一个顶点对齐，当［移动/复制］工具捕捉到点的时候，顶点以绿色的点显示，并出现“端点”的提示框，如图14所示。
