SketchUp教程：基础编辑操作（6）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-18 09:14:14 网友评论 0 条

图14 移动捕捉物体

       ［移动/复制］工具的捕捉功能使用起来非常方便，可以捕捉到物体上的点、面或边，轻松将物体移动到需要的位置。
       04 点、线、面的移动
       本部分将制作一个简单的模型，来进一步了解［移动/复制］工具的应用。

       step01 选择［矩形］工具，在视图中创建一个矩形，然后使用［推/拉］工具挤出矩形的高度，使其成为一个长方体，如图15所示。

       step02 使用［线］工具捕捉顶面边的中点（中点以青色点显示），将顶面的中线绘制出来，如图14所示。

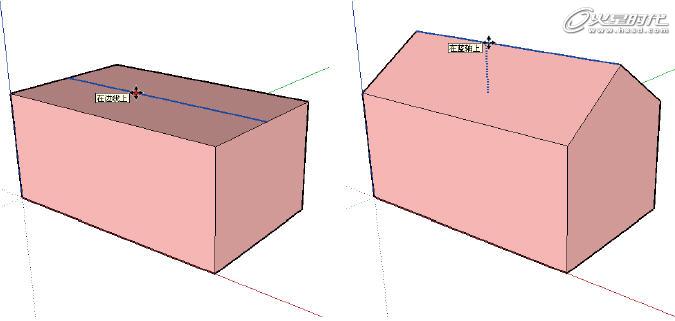

       step03 选择［移动/复制］工具，将移动工具置于绘制的中线处，中线自动变为蓝色选择状态，单击鼠标，然后沿蓝色z轴移动鼠标，在移动至合适高度后，再次单击鼠标，确定移动的距离，如图15所示。

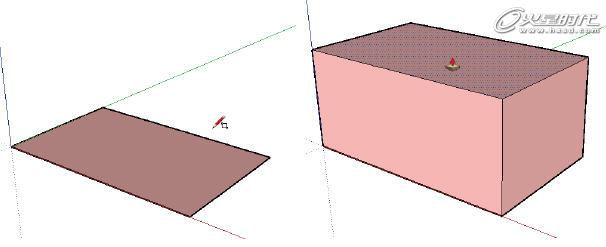

图15 利用［推/拉］工具创建长方体

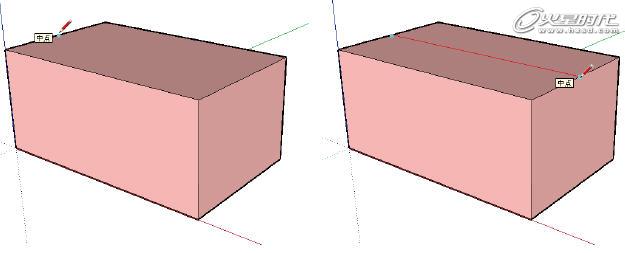

图16 绘制顶面中线
