SketchUp教程：坐标系统及绘图工具（11）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-20 16:11:38 网友评论 0 条

图27 输入数值绘制圆弧

       绘制圆弧时分两次输入数值确定了圆弧的最终形状，如图28所示。

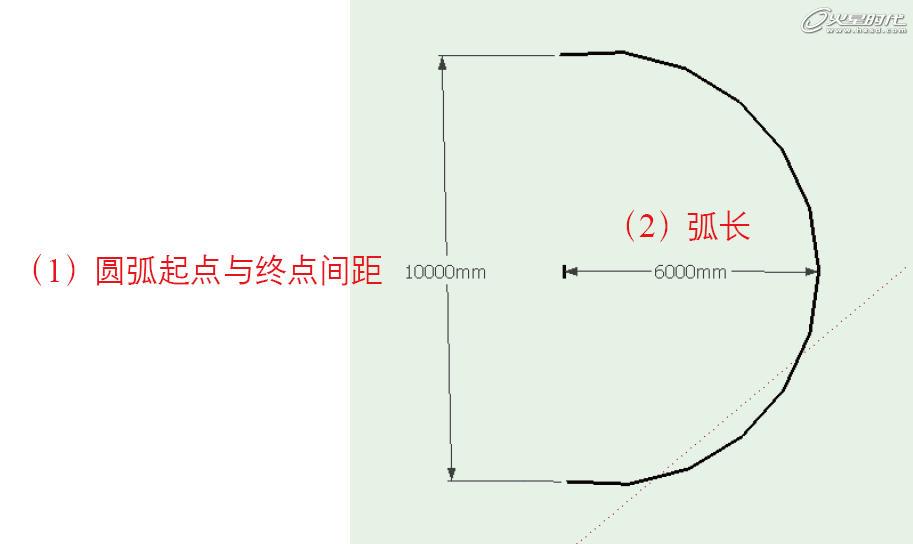

图28 圆弧的数值输入步骤

       除了用这种输入数值的方法绘制圆弧外，还有一种数值输入的方法也可以绘制圆弧。使用［圆弧］工具在视图中单击鼠标，确定圆弧开始的位置，移动一定距离后，再次单击鼠标确定圆弧结束位置，移动鼠标调节出圆弧的弧度，然后输入10000R，按回车键，便可得到圆弧，如图29所示。

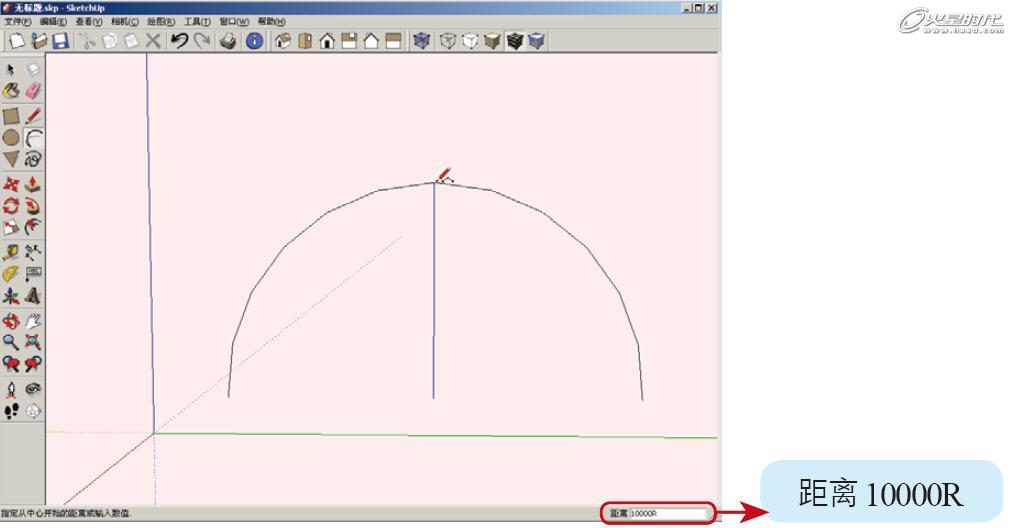

图29 输入半径绘制圆弧

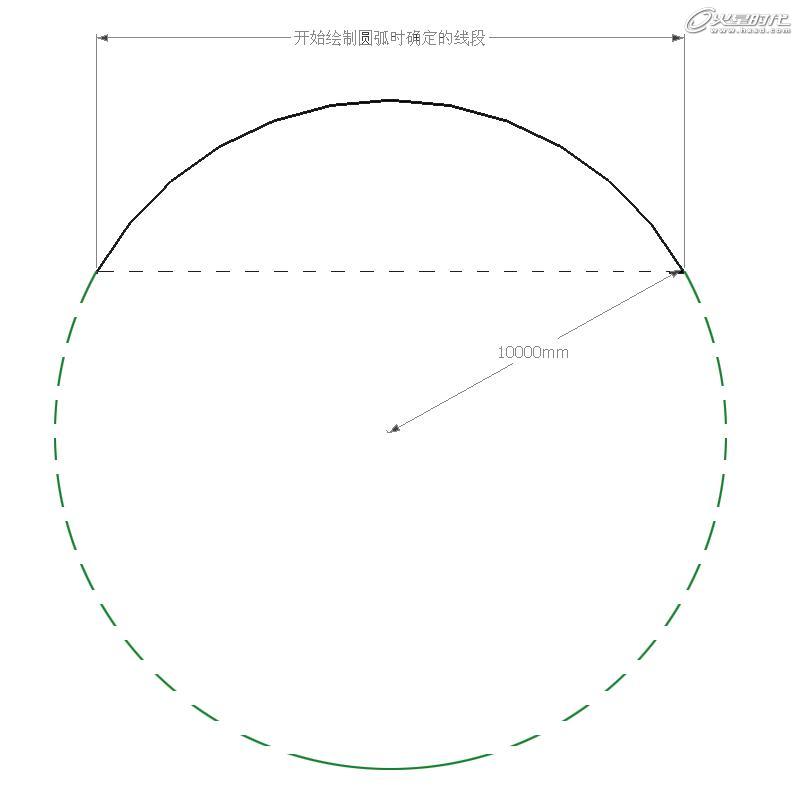

       观察图29，在［数值输入区］中输入10000R后，也生成了一个圆弧。这个数值的含义是当前圆弧为半径为10000的圆中的部分弧线，圆弧的大小由圆的半径及开始绘制圆弧时确定的线段决
定，如图30所示。
