SketchUp教程：坐标系统及绘图工具（12）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-20 16:11:38 网友评论 0 条


图30 输入半径精确绘制圆弧

       绘制圆弧时，输入NR（其中N为圆弧的半径尺寸）即可绘制出半径精确的圆弧。
       2>正切顶点
       在绘制圆弧时，SketchUp提供一种正切圆弧的捕捉，使用这种捕捉功能可以绘制出与当前圆弧角度相切的圆弧。

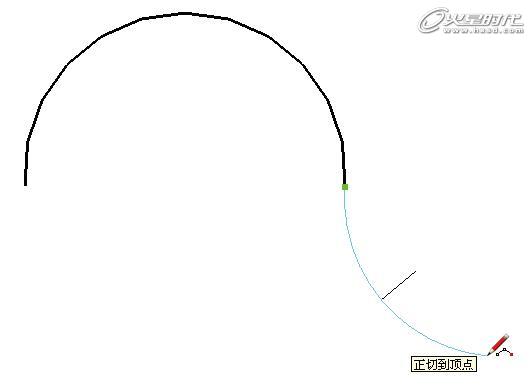

       首先使用［圆弧］工具在视图中创建一个圆弧，然后使用［圆弧］工具从当前圆弧的端点开始继续绘制圆弧。在绘制时出现青色的圆弧线条，说明当前绘制的圆弧与与之相交的圆弧呈相切状态，如图31所示。



图31 绘制正切圆弧

       在实际建模操作中，利用正切圆弧的捕捉功能，可以轻松将两个平滑过渡的正切圆弧绘制出来，符合实际建模的需要。

       3>设置圆弧分段数

       如果仔细观察，会发现绘制出来的圆弧弧度不够光滑，那么这种圆弧不光滑的现象应该如何解决呢？

       学习过3ds Max建模的读者一定知道，在3ds Max软件中线条具有分段数，分段数越多弧线越光滑，同样在SketchUp软件中的弧线也存在分段数，这里出现了圆弧不光滑的现象，是因为圆弧

的分段数不够，可以在［数值输入区］中输入数值来提高圆弧的分段。

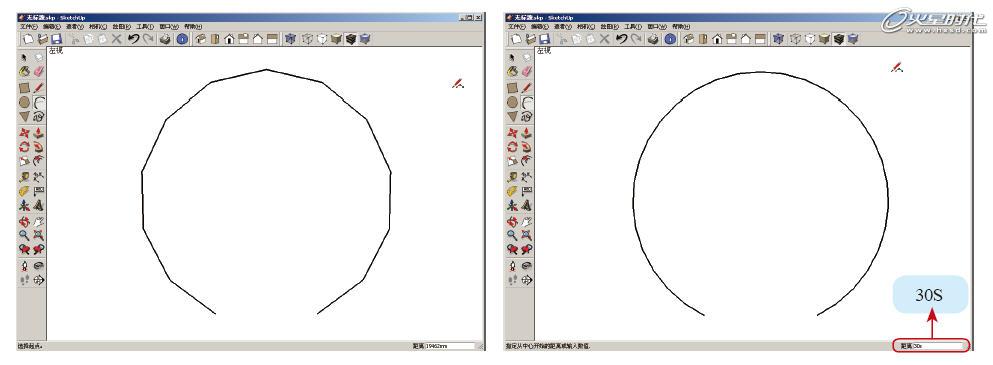

       在视图中创建一个圆弧，观察当前圆弧的状态，然后输入30S，按回车键，如图32所示。



图32 设置圆弧分段数

       观察图32，对比设置分段数前后的两个圆弧，设置分段数为30S后，意味着这时的圆弧由30条小的分段边组成，由于圆弧上的分段边增多，并且每一条边的长度也变短了，所以几乎观察不
到弧上的分段，此时圆弧也变得光滑。绘制圆弧时，输入NS（N代表圆弧上的分段数），可以设置圆弧的分段数，分段数越高圆弧越光滑。
       4>利用圆弧生成平面

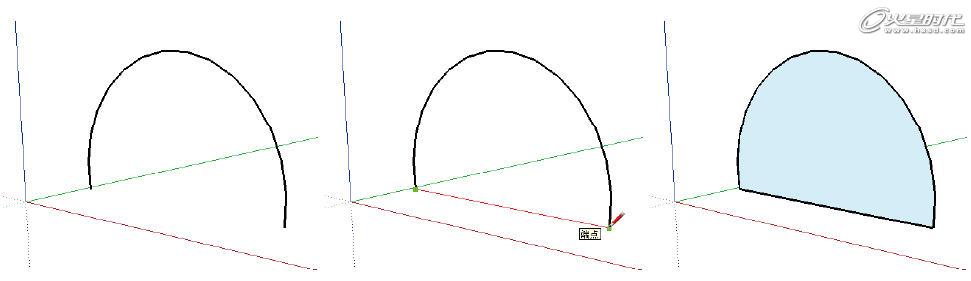

       虽然绘制的圆弧为二维图形，但是也可以使用［线］工具将二维图形转换为三维模型。使用［圆弧］工具在视图中创建一个圆弧，然后使用［线］工具连接圆弧的两个端点，圆弧就形成了一个平面，如图33所示。
