SketchUp教程：坐标系统及绘图工具（14）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-20 16:11:38 网友评论 0 条

图35 设置圆的分段数

       由此可知，使用数值输入设置圆的分段数，可以将圆变为任意边的多边形。
       接下来学习［多边形］工具的创建方法。
       单击大工具栏上的［多边形］（或按快捷键Alt+P键），选择［多边形 ］工具。［多边形］工具的使用方法与［圆］工具的使用方法非常相似。

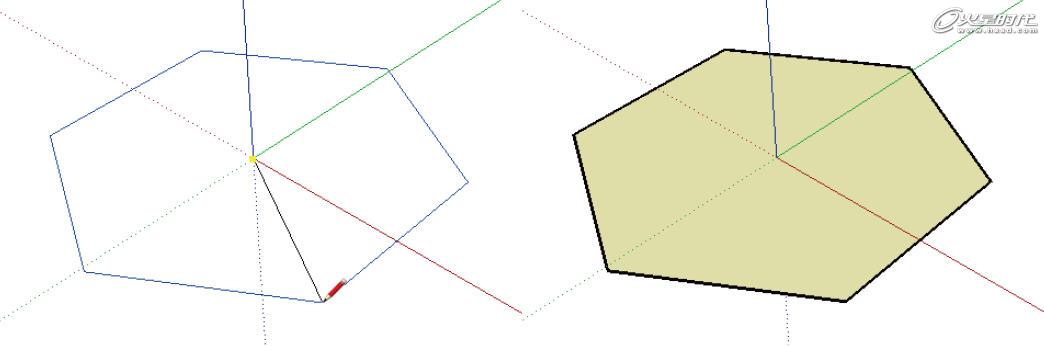

       01 选择［多边形 ］工具，在视图中单击鼠标，确定多边形中心的位置，然后滑动鼠标确定多边形的大小，确定多边形大小之后单击鼠标，完成多边形的绘制，如图36所示。



图36 创建多边形

      同样，多边形也可以通过输入数值来精确绘制。输入的数值为多边形的半径，决定多边形的大小。

       02 将多边形绘制完成后，输入3000，按回车键，确定当前圆为一个半径为3000的多边形。

       03 设置多边形的半径后，再输入20S，按回车键，当前的多边形成一个圆形，如图37所示。



图37 设置多边形的分段数

       观察图37，为多边形设置较大的分段数后，多边形的边变得更加平滑，形成圆形。
       通过上面两个小案例，发现多边形与圆形之间是可以灵活相互转换的，多边形与圆形之间也是有区别的。

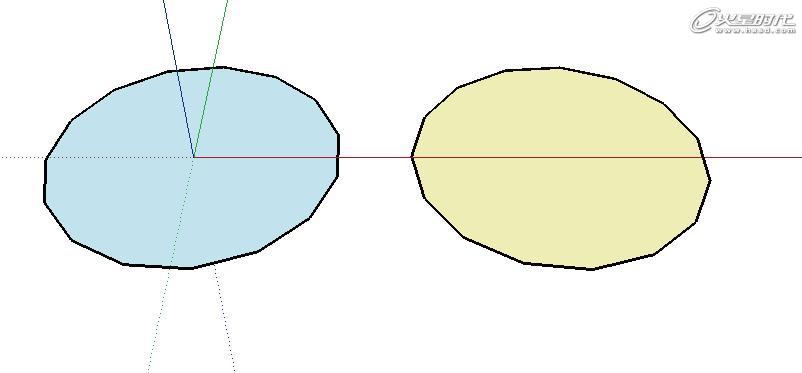

       在视图中使用［圆］工具创建一个圆，设置圆的分段数为15，使用［多边形］工具创建一个多边形，设置多边形的分段数也为15，如图38所示。
       选择大工具栏上的［推/拉］工具，将两个平面挤出一段距离，如图39所示。并选择菜单［查看］|［虚显隐藏物体］命令。
