SketchUp教程：坐标系统及绘图工具（5）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-20 16:11:38 网友评论 0 条

图9 绘制平行面

       使用［线］工具沿着平面的一个顶点向上移动鼠标时会出现一条蓝色虚线，这条虚线就是垂直于平面的垂线，在合适的位置单击鼠标确定将要绘制的平面的位置，然后利用轴向捕捉功能将整个平面绘制完成。
       4>等分线段
       等分线段操作是室内建模中比较常用的一种操作，尤其是在窗框、玻璃等需要进行等分的模型制作中经常用到。
       下面以对一个平面进行等分为例，来学习等分操作的应用。

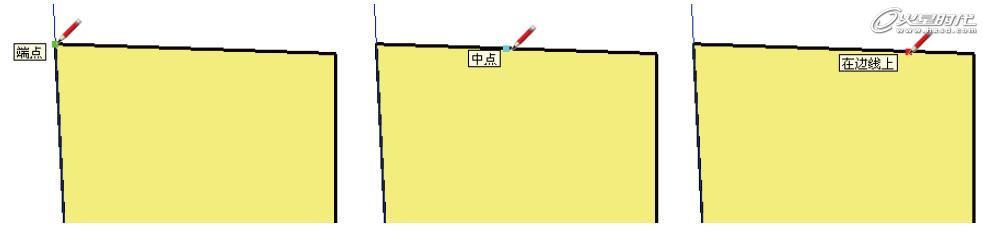

       首先使用［矩形］工具创建一个平面，然后对该平面进行等分。在SketchUp中可以自动捕捉模型边线的端点、中点和边线上的点，如图10所示。



图10 SketchUp捕捉的点

       自动捕捉到的端点以绿色的点显示，中点以青色的点显示，边线上的点则以红色的点显示。
       01 通过自动捕捉的中点，可以将线段等分为两个部分，如图11所示。



图11 绘制中线

       观察图11，通过自动捕捉的中点，将平面的中线绘制出来。
       在实际制作中除了需要等分中线外，还需要制作三等分、四等分甚至更多等分的线段，那么这类等分线段应该如何绘制呢？
       接着前面的例子，下面将平面横向分为三等分。

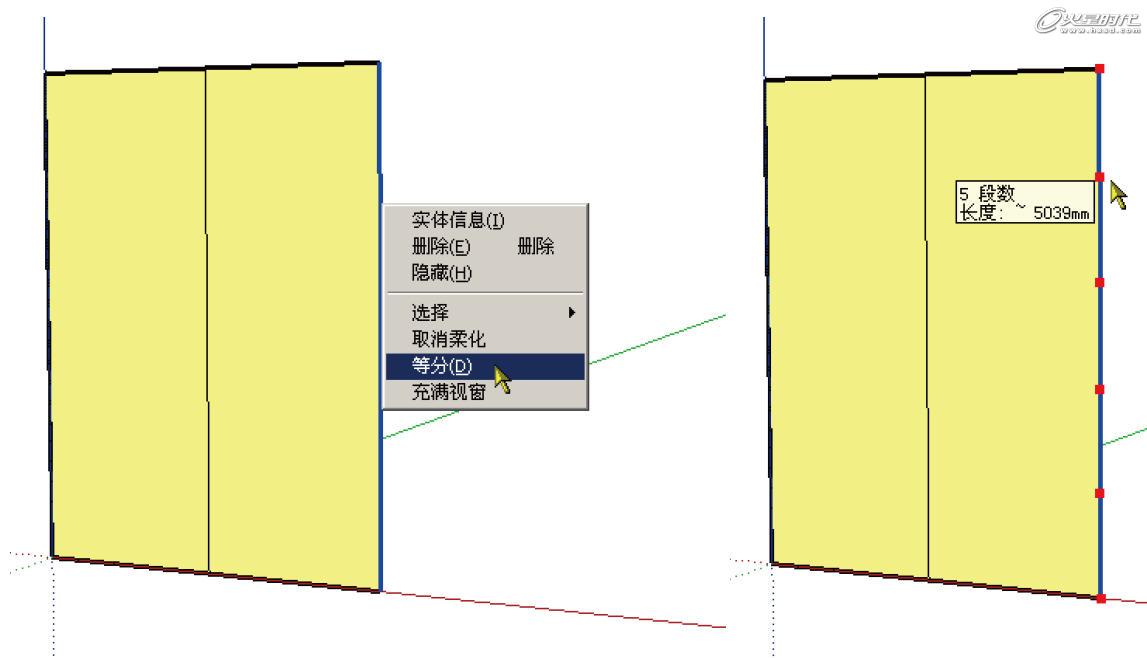

       使用［选择］工具，选择需要等分的边，右击鼠标，在弹出的菜单中选择［等分］命令，这时在边上会出现一些红色的点，上下滑动鼠标，发现这些红色的点的个数发生了变化，如图
12所示。
