SketchUp教程：坐标系统及绘图工具（8）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-20 16:11:38 网友评论 0 条

图18 通过坐标轴观察角度与创建矩形的朝向

       掌握该规律后，在实际建模中才能够轻松准确地将需要的矩形创建出来。
       1>绘制尺寸精确的矩形
       与精确绘制线段相同，使用［矩形］工具也可以将有确切长、宽尺寸的矩形绘制出来。例如这里需要绘制一个长、宽分别为3000和5000的矩形。使用［ 矩形］ 工具在视图中按住鼠标左键拖曳出矩形形状， 释放鼠标， 输入“3000,5000”，按回车键，即可将长、宽分别为3000和5000的矩形绘制出来，如图19所示。

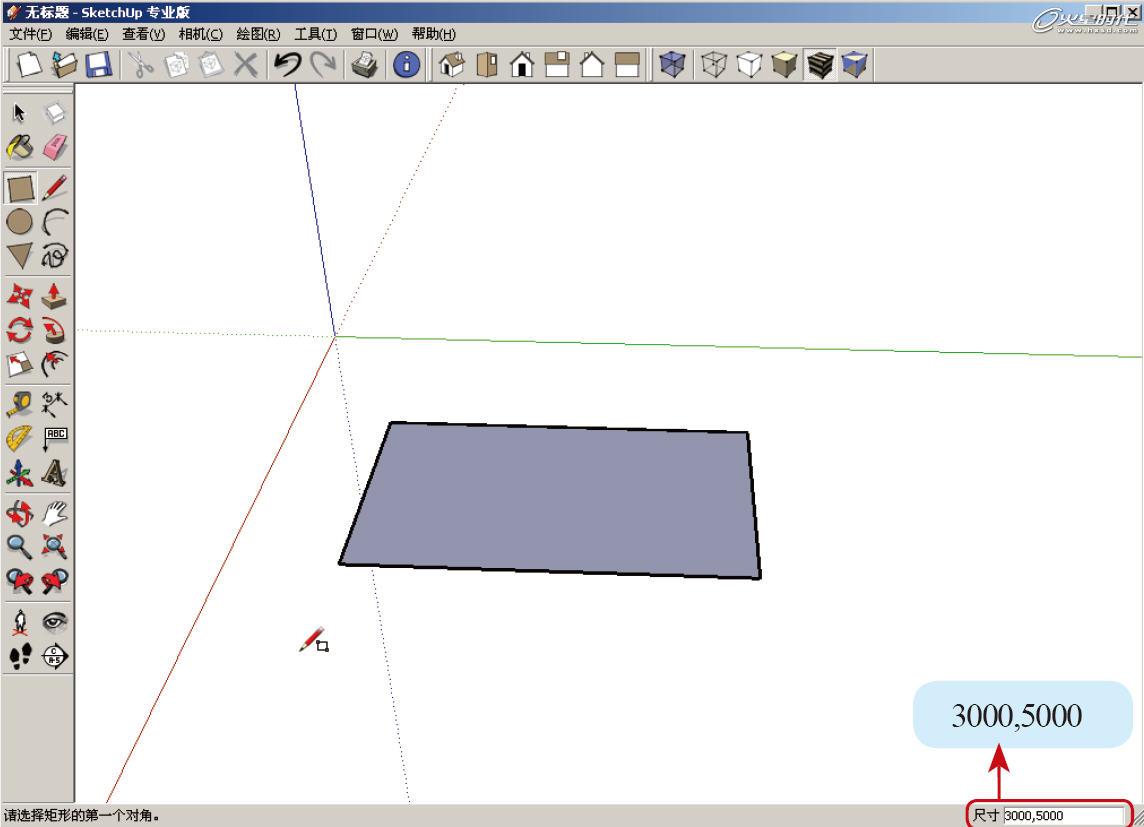

图19 创建尺寸精确的矩形

       注意，这里输入的参数为正数，即按照绘制矩形的方向生成长、宽为3000和5000的矩形，如果输入数值为“－3000，－5000”，将按照当前绘制的矩形的反方向生成矩形，如图20所示。

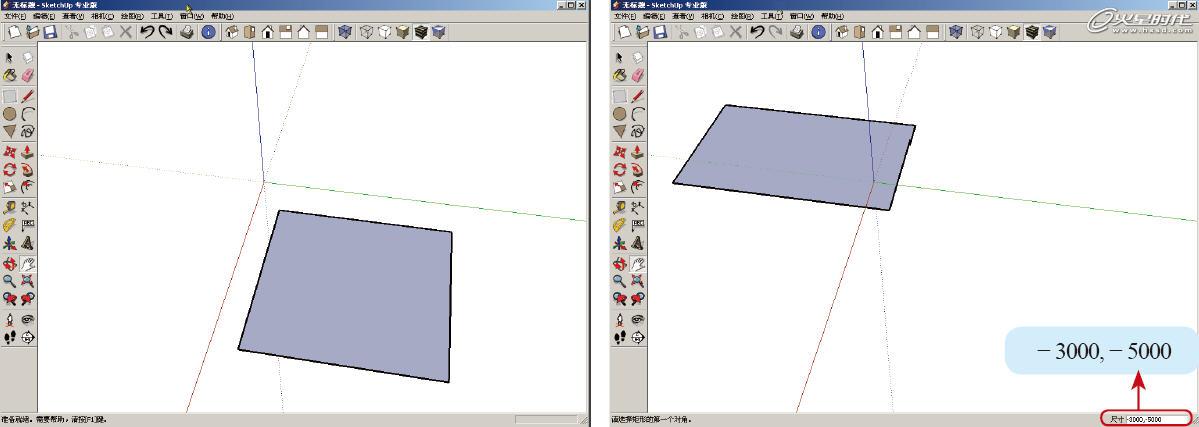

图20 创建尺寸为负值的矩形

       观察图20，输入数值为负值时，在当前绘制矩形的相反方向生成了矩形。

       Note

       精确绘制矩形时，输入数值的绝对值为矩形的宽度和高度，输入数值的正负代表生成矩形的方向，数值为正值代表沿着当前绘制矩形的方向生成矩形，数值为负值意味着沿着与当前矩形相反的方向生成矩形。
       2>矩形贴合平面

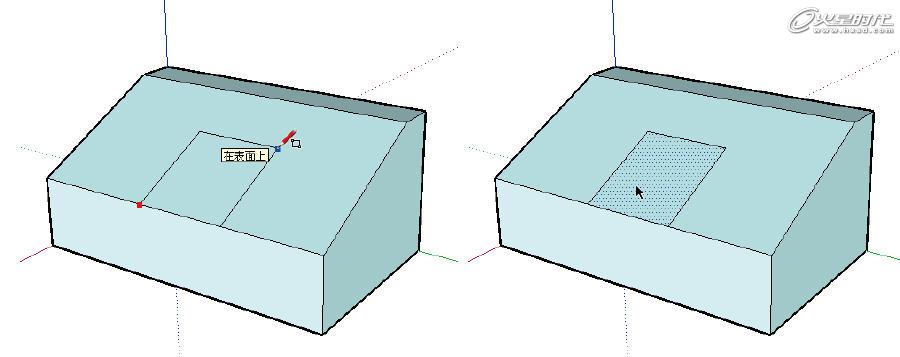

       矩形贴合平面是［矩形］绘图工具的一大特性，这种特性意味着在任何平面上绘制矩形时，会自动将矩形创建在平面之上，使得矩形与平面贴合为一个平面，如图21所示。
