SketchUp教程：坐标系统及绘图工具（9）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-20 16:11:38 网友评论 0 条

图21 在斜面上绘制矩形

      观察图21，使用［矩形］工具在斜面上创建矩形时，会自动将矩形创建到斜面上，与斜面贴合在一起，并且创建的矩形为整个斜面中分割出的一块，可以将其单独选择出来。
利用矩形线框生成平面使用［矩形］工具创建一个矩形，然后使用［选择］工具选择矩形中的面，按Delete键将其删除，这时只剩下了一个矩形线框，如图22所示。

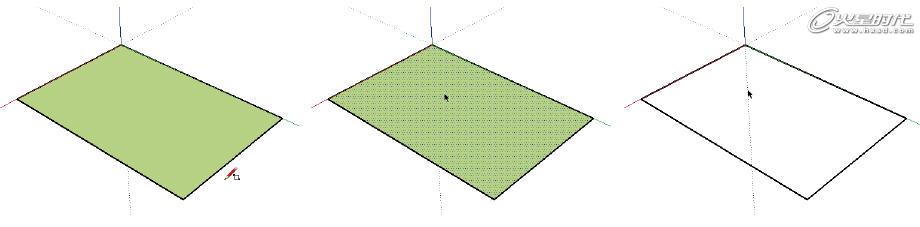

图22 删除矩形中间的面

       本部分讲解重点是将线框恢复为平面。
       当前视图中有一个矩形线框，选择［线］工具，在矩形线框两个端点处单击鼠标，绘制出一条线段，即可将线框还原为一个平面，如图23所示。

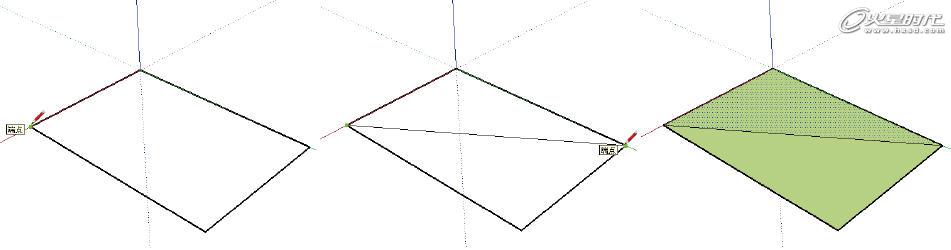

图23 将矩形线框还原为平面

       观察图23，连接两个端点后，将矩形线框还原为了平面，但是还原后的平面被连接的线段分割为两个部分。如果希望还原后的平面为一个完整的平面，不被分割，可以在使用［线］工具连接时，连接矩形线框两个相邻的顶点即可。
       这里之所以重点介绍这种将线框还原为平面的方法，是因为在室内建模中会经常使用这种操作。在室内建模初期，会将CAD图纸导入到SketchUp软件中，对照图纸进行建模，有些时候也会
直接使用图纸中的线条来进行建模。使用这种将线框转换为平面的方法，可以直接将CAD图纸中的二维图形转换为平面，从而更加快速地创建室内模型。
       3>黄金分割和平方

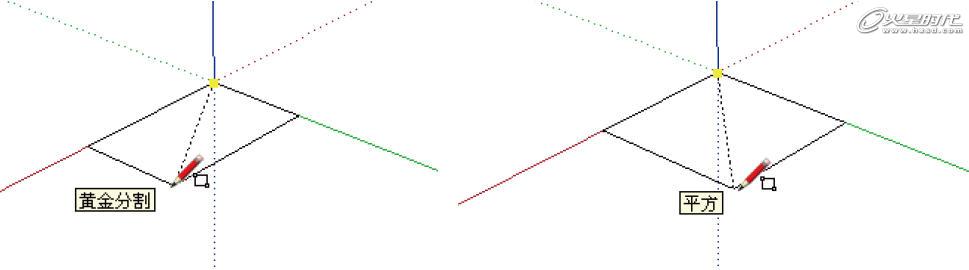

       这里将讲解一个绘制矩形的小技巧，在绘制矩形时，有时会出现一个对角的虚线，并且有提示为“黄金分割”和“平方”，如图24所示。
