SketchUp教程：使用照片建模的方法（11）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-21 10:24:24 网友评论 0 条

图24 绘制并挤出窗体模型

       在掌握了窗体制作的方法之后，模型中剩余的窗体结构将由读者自行完成。创建完窗体模型后，再次在［照片匹配］对话框中单击［材质来源于图片］按钮，最终效果如图25所示。

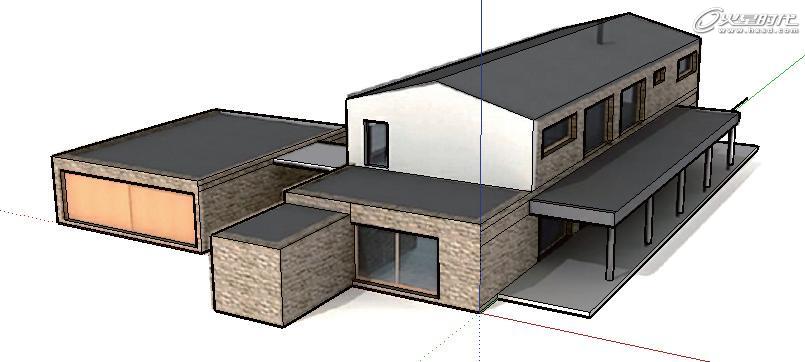

 图25 窗体模型最终完成效果

       下面还需要进一步细化模型，将窗体结构中的窗框模型创建出来，这将使用到［偏移复制］工具。

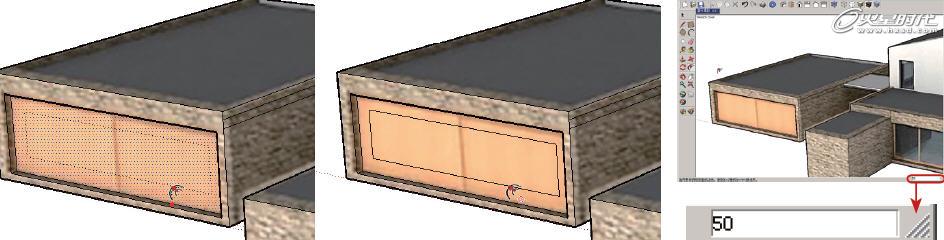

       step01 选择左侧大工具栏上的［偏移复制］工具，选择窗体的表面，按住鼠标左键拖动一段距离，释放鼠标，然后在［距离］框中输入50，如图26所示。



图26 偏移复制窗体表面

       放大视图观察，发现窗体边缘出现了一个宽度为50mm的双线。

       Note

       ［偏移复制］工具类似于3ds Max软件中的［轮廓］操作，即为单线扩边，使其成为双线，而在偏移复制后输入的参数，如本案例输入参数为50，意味着双线间的距离为50，也就是本案例将要制作的窗框模型的宽度为50。

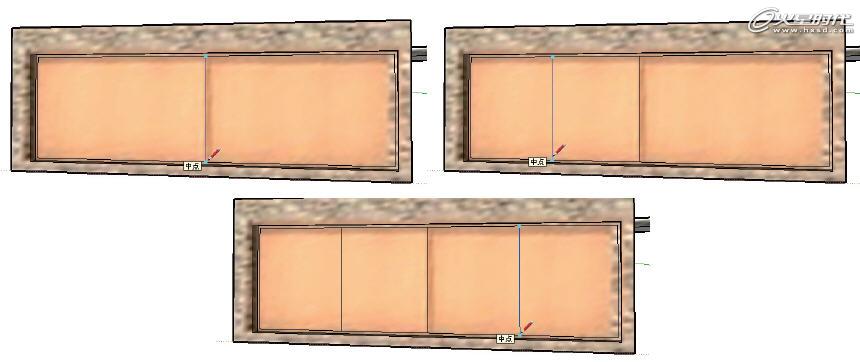

       step02 使用鼠标中键旋转视图，找到一个合适的观察角度，选择［线］工具，锁定中点绘制出3条线段，如图27所示。
