SketchUp教程：使用照片建模的方法（12）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-21 10:24:24 网友评论 0 条

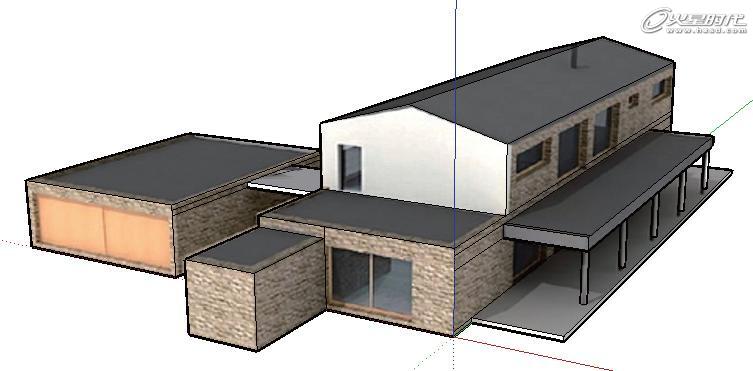

图27 绘制中点连线

       绘制中心连线时注意，软件自动捕捉的中间将以蓝色的点显示，锁定捕捉之后再进行绘制。

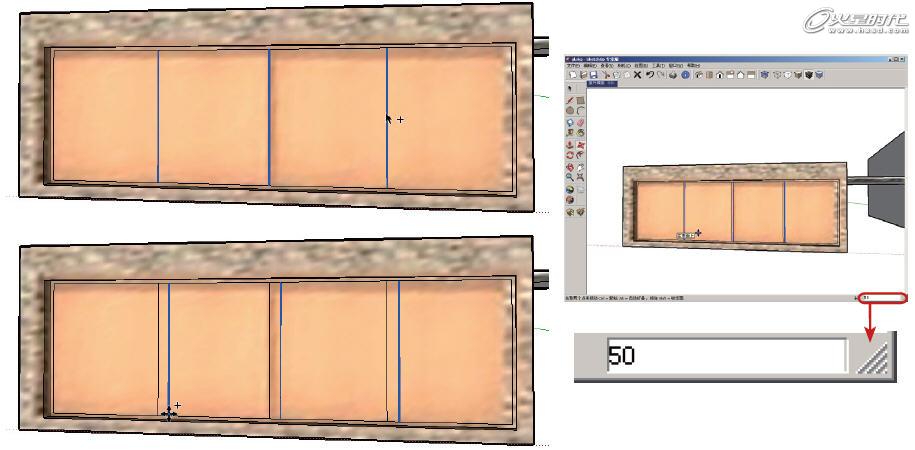

图28 移动复制线段

       step03 使用［选择］工具选择线，然后按住Ctrl键进行加选，同时选中3条线；选择［移动/复制］工具，按住Ctrl键进行移动复制，复制出一段距离之后，释放鼠标，然后在［距离］框中输入50， 如图28所示。

       使用［移动/复制］工具进行移动复制之后，再输入参数50，意味着移动复制的距离为50mm，这样就完成了窗框的制作。

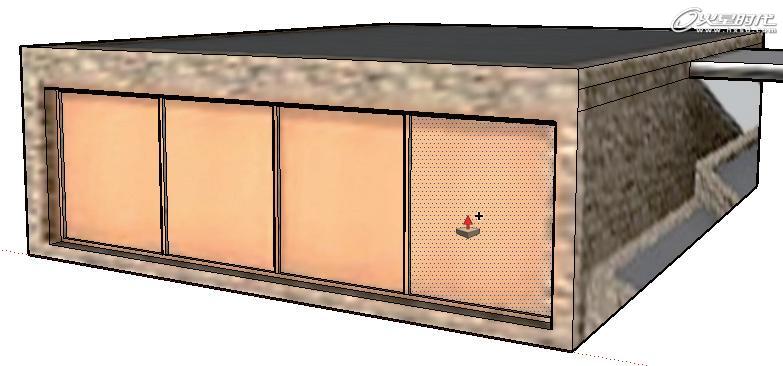

       step04 分别选择被窗框分隔出来的4个面，选择［推/拉］工具，将工具放置于平面上，向内挤压一段距离，释放鼠标后输入50，如图29所示。



图29 挤压窗框间的面

       窗框之间的面实际是玻璃的部分，该操作向内挤压玻璃部分的面，即可制作出窗框凸起的结构。

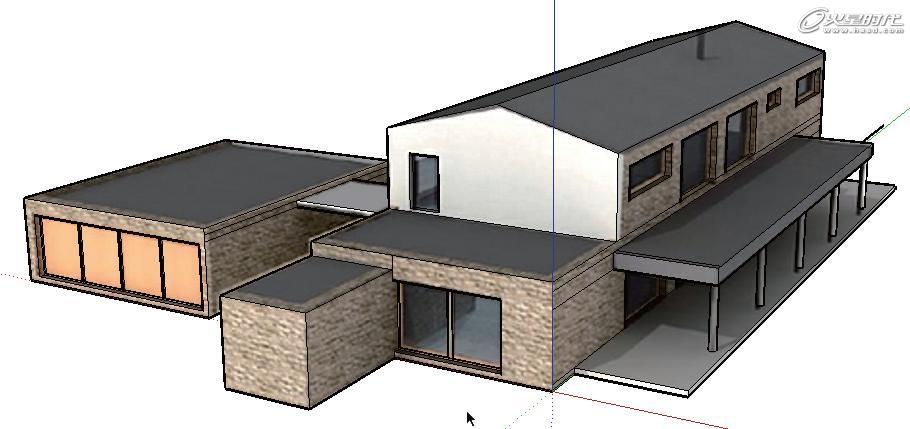

       通过上述操作，创建好了建筑中的一个窗框结构，场景中还有一处窗框结构，其创建方法与这里介绍的方法基本相同，请读者自行完成，创建完成的窗框结构如图29所示。
