SketchUp教程：使用照片建模的方法（13）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-21 10:24:24 网友评论 0 条

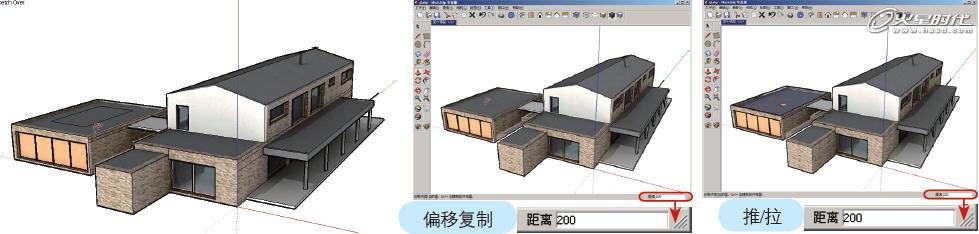

图30 窗框模型最终效果

       至此，所有窗体模型的细节都创建完成了。接下来处理最后一个细节结构——房顶女儿墙。
       3.创建女儿墙模型
       女儿墙的创建思路较为简单，使用［偏移复制］工具和［推/拉］工具即可创建出女儿墙的结构。
       step01 选择左侧大工具栏上的［偏移复制］工具，选择屋顶的面，按住鼠标左键拖动一段距离，释放鼠标，在［距离］框中输入200；使用［推/拉］工具将偏移复制后形成的面向下挤压出一段距离，释放鼠标后，在［距离］框中输入200，如图31所示。



图31 偏移复制屋顶的面

       偏移复制时输入参数200，意味着女儿墙的厚度为200mm；使用［推/拉］工具挤出参数设为200，意味着女儿墙模型的高度为200mm。
       目前制作的女儿墙模型为四面墙体的结构，在图片中还有两个房顶，为三面墙体的结构，接着介绍女儿墙的制作方法。

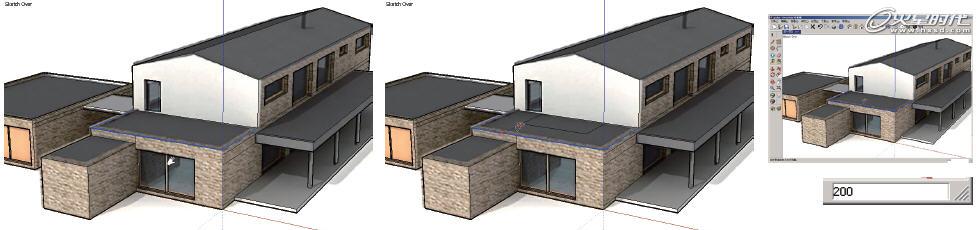

       step02 使用［选择］工具选择线，然后按住Ctrl键进行加选，将需要制作墙体结构的3条边线同时选中；选择［偏移复制］工具，按住鼠标左键进行偏移复制，复制出一段距离之后，释放鼠标，然后在［距离］框中输入200， 如图32所示。




图32 偏移复制墙体结构的边线

      Note
       ［偏移复制］工具只能对单一平面或者两个（两个以上）在同一平面内相连的边线进行偏移复制。

       step03 使用［推/拉］工具将偏移复制后形成的面向下挤压出一段距离，释放鼠标后，在［距离］框中输入200，制作出三面的女儿墙结构，如图33所示。

       这样就将三面的女儿墙结构制作出来了，在建筑中还有一个三面的女儿墙结构，与前面制作方法一样，这里就不再进行赘述了，最终完成的效果如图34所示。
