SketchUp教程：使用照片建模的方法（2）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-21 10:24:24 网友评论 0 条

图1 新建照片匹配

       观察图1，图中的红、绿、蓝3种颜色分别对应x、y、z轴，其中的两个红色和绿色调节杆用于调节并匹配图片中的透视关系。
       ［照片匹配］对话框中的［照片］和［模型］选项用于控制照片和模型的显示与否，［不透明］选项用于控制照片的透明度，［网］中的［风格］和［平面］选项则用于确定三维网格的显
示方式。

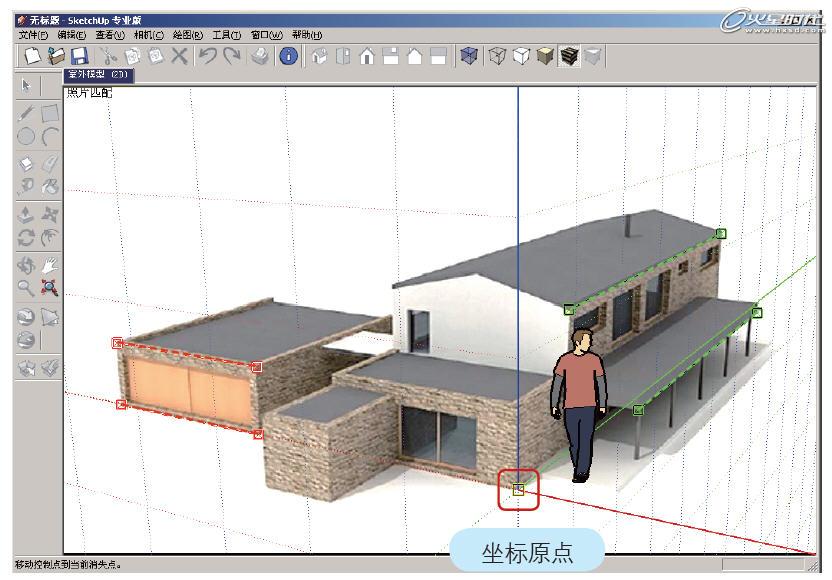

       step02 选择视图中黄色坐标原点，将其调整到图片中建筑透视的原点处，调节红色和绿色的控制块，使透视边与图片中建筑墙体的透视对齐，如图2所示。



 图2 调节透视点

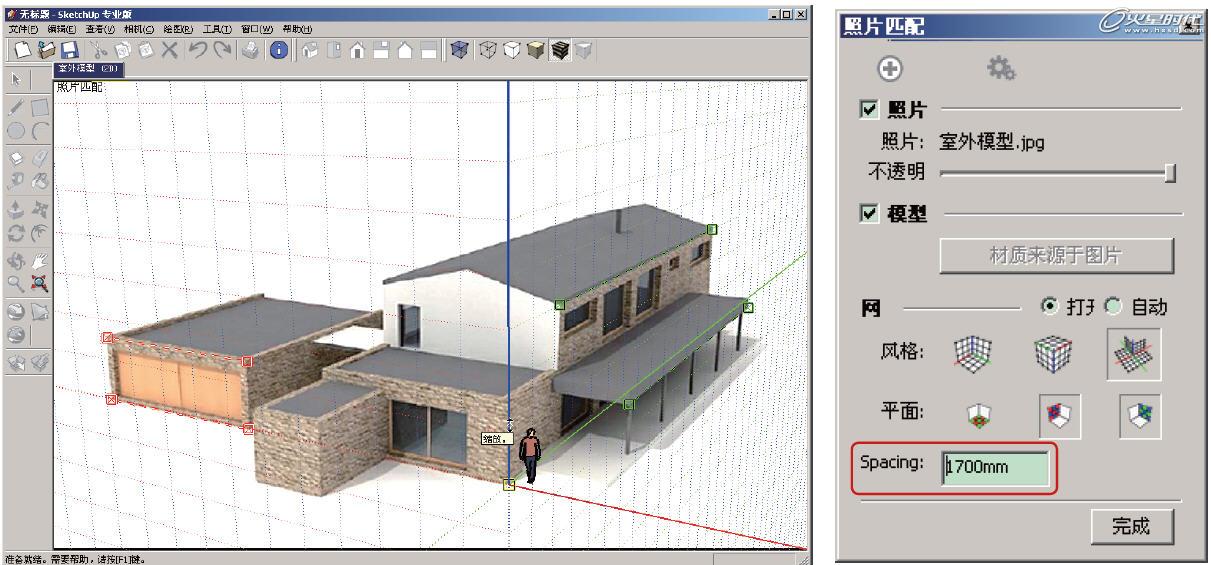

       在［照片匹配］对话框中设置Spacing［空间］为1 700mm（1.7M），将鼠标指针移动至蓝色坐标轴上，当出现缩放图标时，缩小栅格，直到人物的高度与建筑形成合适的比例，单击［完成］按钮，结束［照片匹配］对话框的设置，如图3所示。
