SketchUp教程：使用照片建模的方法（7）

来源：火星时代 作者：秘密金鱼 发布时间：2011-09-21 10:24:24 网友评论 0 条

图12 复制线段

       复制线段的时候，注意选择线段的端点进行复制，可以确保复制出的线段位于垂直于地面的平面内。

       step03 选择左侧大工具栏上的［线］工具，绘制连廊顶纵向的线条，如图12所示。

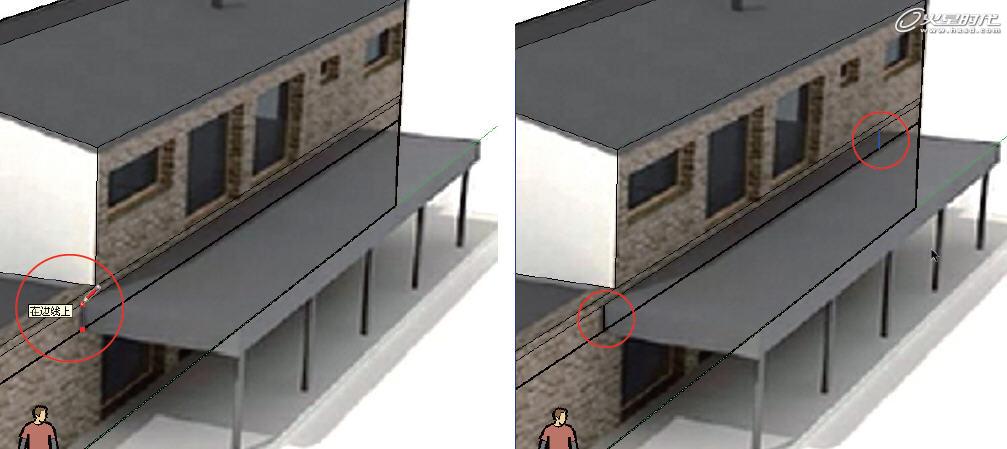

图13 绘制纵向线段

       在绘制纵向线段时，要确保绘制时出现的是蓝色的线段，因为只有蓝色的线段才是与z轴完全平行的线段，也就是说这时绘制出的线段才是垂直于地面的。
       TIPS
       前面进行了一系列线的复制操作，这些操作都是为了将连廊顶的截面绘制出来，然后使用［推/拉］工具挤出顶的结构。

       step04选择［推/拉］工具，将工具放置于需要挤出的平面上，按住鼠标左键并拖动鼠标，创建出连廊顶结构，如图14所示，然后再次单击［照片匹配］对话框中的［材质来源于图
片］按钮。

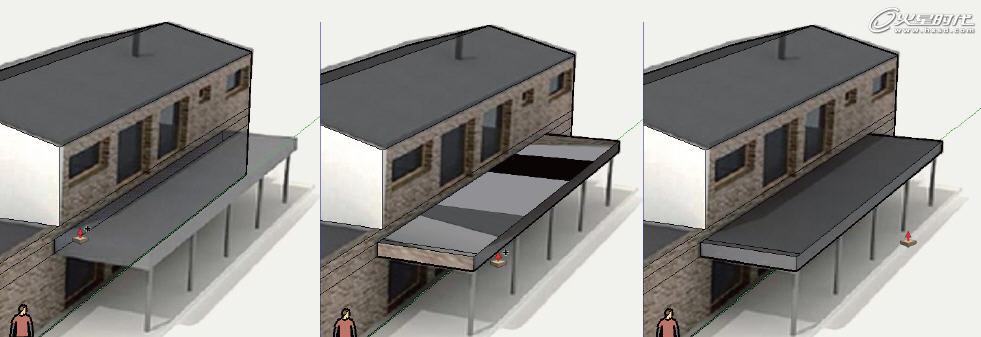

图14 挤出连廊顶模型

      连廊顶的结构制作完成了，接下来制作连廊的地台结构。连廊地面结构的制作思路与顶的制作思路大体相同。

       step01 为了不干扰对图纸的观察，使用［选择］工具选择人物并按Delete键删除。

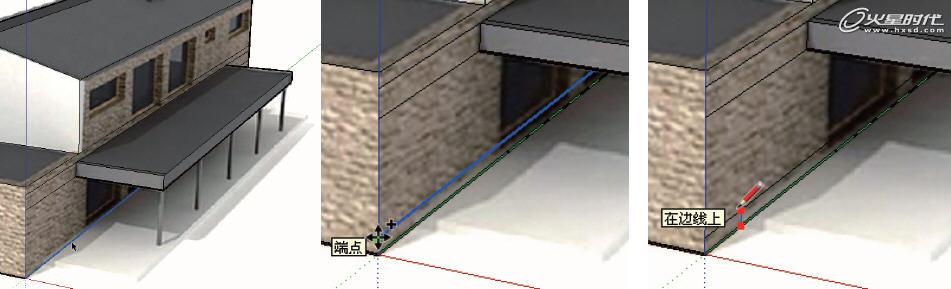

       step02 选择地面的线段，使用［移动/复制］工具，按住Ctrl键复制线段，使线段与连廊地台的上沿对齐，选择［线］工具，绘制连廊地台纵向的线条，如图15所示。
