3ds Max建筑教程：3ds Max欧式大堂建模（16）

来源：火星时代 作者：东 青 发布时间：2011-09-24 11:57:13 网友评论 0 条


      step 02 保持连接出来的4条边处于选择状态，单击［切角］后的［设置］按钮，设置［切角量］为3。

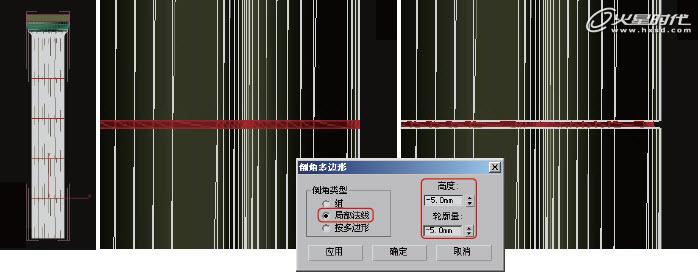

      step 03 进入可编辑多边形的［多边形］层级，按下工具栏上的［窗口/交叉］按钮，选择切角形成的4个面，单击［编辑多边形］卷展栏中［倒角］后的［设置］按钮，设置［倒角类型］为［局部法线］，［高度］和［轮廓量］为－5，如图所示。



       这样就将柱体上4条凹陷接缝的结构创建完成了。
       选择柱身和两个柱头模型，执行菜单［组］|［成组］命令，将3个对象成组，如图所示。




       至此，就将大堂支柱模型创建完成了。
       创建大堂地面
       大堂地面模型的特点是需要在建模阶段将地面上地砖的接缝结构创建出来，接下来介绍地砖接缝的创建方法。
       step 01 选择地面名为dimian的面，按Alt+Q键将其孤立显示出来，选择［创建］|［几何体］|［平面］工具，单击工具栏上的［2.5维捕捉］按钮，捕捉dimian创建一个平面，设置平面的［长度分段］和［宽度分段］均为24。
       step 02 选择并删除名为dimian的面，然后选择新创建的平面，右击鼠标，在弹出的四元菜单中选择［转换为］|［转换为可编辑多边形］命令。

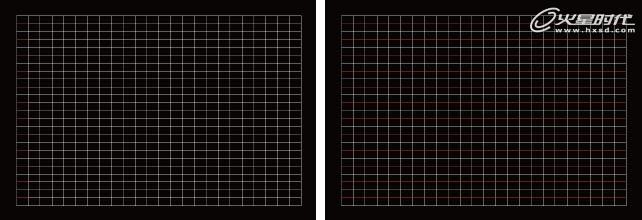

       step 03 进入可编辑多边形的［边］层级，选择横向的边，选择的时候隔一条边选择一个，选择完成后单击［选择］卷展栏中的［循环］按钮，同时选中一排横向边，如图所示。
