工业设计:Scott Robertson透视绘制解析(2)
来源:火星时代 作者:未知 发布时间:2011-10-14 08:45:16 网友评论 0 条
如果你没有一面一面的画出盒子正确技巧(或者下面的的参考线,它们用来辅助你建造盒子),我将劝你不要更进一步的学习,我知道这很麻烦,但是请相信我,学习的时候,一遍遍地在不同的视图里练习画它们,这样你就会打下坚实的制图基础,并给人留下深刻的印象。
第二步

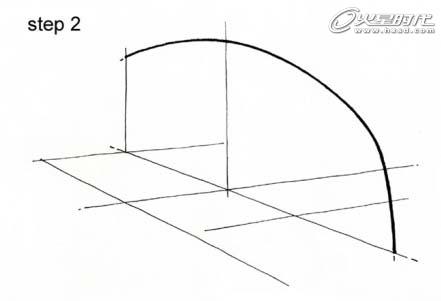

画完参考线后,定义一个x、y、z三维平面,并在一个平面上绘制曲线。这里我已经在中间平面上画了一条曲线,用以构造基本外形。记住,你是用这条线来设计侧视图。(图03)
图03
第三步

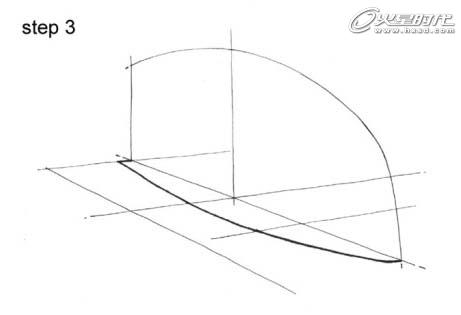

在x平面的顶视图重复第二步的操作,我们只建造了外形结构的左边,不要将顶视图中的线条镜像到较远的一边。(图04)
图04
