工业设计:Scott Robertson透视绘制解析(4)
来源:火星时代 作者:未知 发布时间:2011-10-14 08:45:16 网友评论 0 条
剖面顶部的参考线画法和在第3步演示的在底部画法是一样的,如果在顶部镜像你的点,你需要将镜像点竖直向下转移到底面来确定底边的镜像点。
第六步

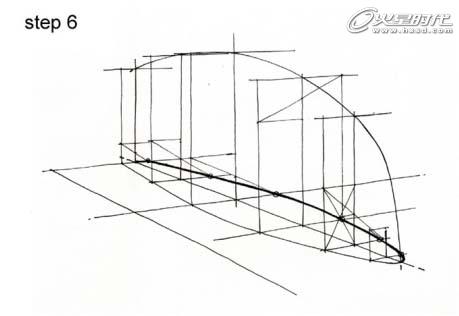

镜像了全部的点以后,你需要画出z平面另一边的曲线,通过这些点画出曲线,这时你已经成功的在透视图中镜像出一条曲线。(图07)
图07
第七步

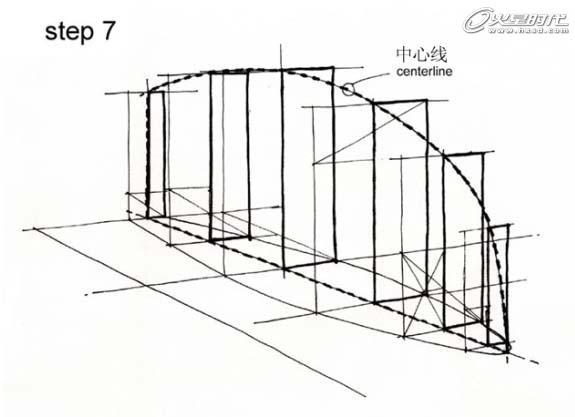

现在把离我们较近的剖面延伸到远离我们一边。重复第四步的操作。(图08)
图08
