工业设计：Scott Robertson透视绘制解析（5）

来源：火星时代 作者：未知 发布时间：2011-10-14 08:45:16 网友评论 0 条

第八步

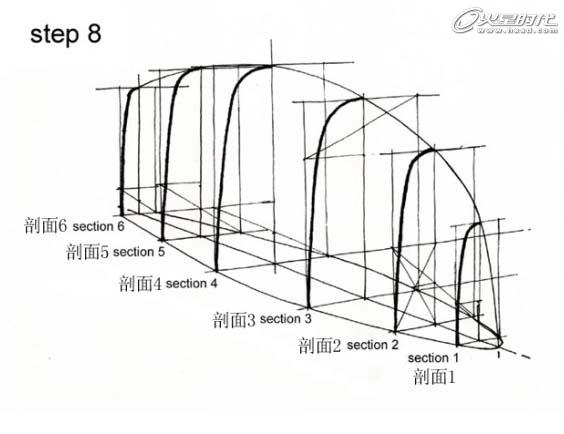

用左侧的那些剖面，沿着结构从前到后，在每个剖面上画出你需要的前视剖面图。（图09）



图09



第九步

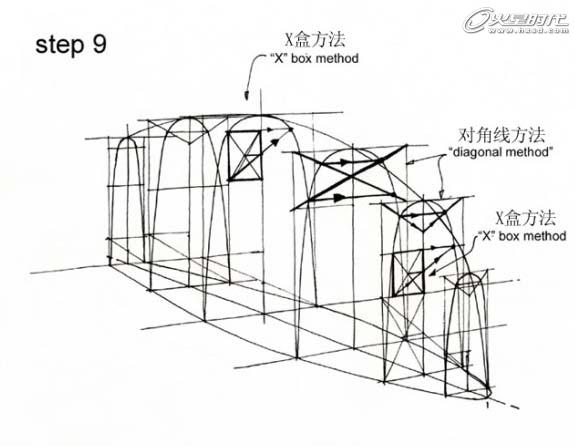

1、通过x(前视图)剖面镜像多个点，这一点很难掌握，尽力保持画面的整洁，不要太杂乱，这样你就不会迷失在那些移动的点中。只要你勤加练习，看起来就会更简洁，做起来也会更快，实际上我已经设置了超过我需要的x剖面。



2、在镜像之前，你可以使用很多种不同的方法，从较近一侧的剖面到较远的一边来绘制这些点。我喜欢从远处剖面曲线不太显而易见的地方来找出那些点。比如，每个剖面顶部的附近。我使用“x盒”方法和简单的对角线方法来找到我的点。（图10）



图10

第十步
定义好所有的剖面之后，我们准备开始结构的轮廓部分。通过所有剖面的曲线画切线，绘制轮廓线。（图11）
