SketchUp教程：辅助绘图工具及材质编辑，在大工具栏中，有6个辅助绘图工具，这些工具虽然不能创建实际的模型，但是却对实际的建模工作提供了很好的辅助作用。

       使用该工具能够自动标注出选择的两个端点之间的距离，标注显示的轴向也可以通过移动鼠标来调节。标注出来的距离值不是固定不变的，也可以使用［尺寸标注］工具在数值位置双击鼠
标，手动输入需要的距离值。       Note
       ［尺寸标注］工具标注出来的距离值，无论如何旋转视图，该数值都是朝向屏幕，方便观察。

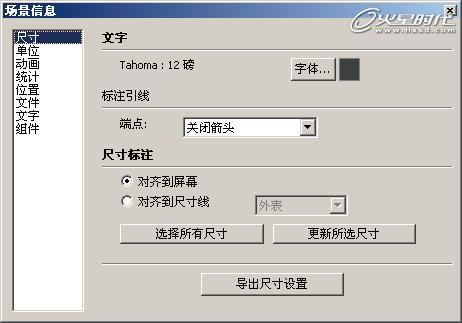

       可以通过选择菜单［窗口］|［场景信息］命令，在弹出的［场景信息］对话框中选择［尺寸］选项来对标注的信息进行设置，如图4所示。
       观察图4所示面板，该面板可以设置［端点］的显示方式，以及标注的字体信息等。
       3.［量角器］工具
       从某种程度上说，［量角器］工具与［辅助线］工具有着相似的用途，［辅助线］工具是用来度量距离并创建辅助线的，而［量角器］工具是用来度量角度并创建辅助线的。
       ［量角器］工具的操作方法与［旋转］工具非常相似。
       选择［量角器］工具，移动鼠标找到合适的旋转轴，这里希望旋转轴为绿色的y轴，当工具呈现为绿色时，单击鼠标确定旋转轴；移动鼠标确定旋转开始的位置，这里将旋转开始的位置确定
为x轴负向（红色虚线），单击鼠标确定；移动鼠标，旋转出一条黑色虚线，这条虚线就是将要创建的角度辅助线，输入30，按回车键即可完成操作，如图4所示。

图4 使用［量角器］工具创建角度辅助线
